Calibrador de soldadura Bridge Cam
GG-4

Ficha Tecnica Manual

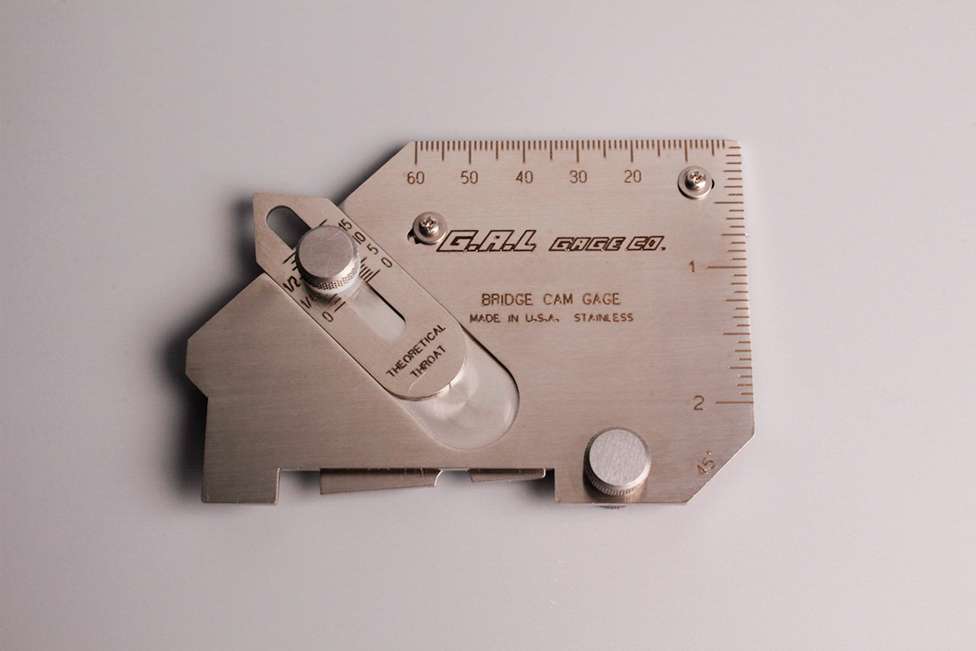

El calibrador de soldadura modelo GG-4 es también conocido como el “Bridge Cam Gauge”. Este calibre le permite al inspector de soldadura o al soldador verificar seis diferentes características críticas de una soldadura.



Las mediciones que se pueden hacer con este instrumento son:

  •  -Angulo de preparación
  • -Desalineamiento exterior
  • -Refuerzo de la soldadura
  • -Dimensión de la garganta (teórica) del filete de Soldadura
  • -Longitud de la pierna del filete de soldadura
  • -Profundidad de socavaciones y picaduras



El calibrador de soldadura GG-4 esta hecho de acero inoxidable y viene graduado con escalas tanto pulgadas como en milímetros para medir dimensiones. Para la medición del ángulo de preparación el rango es de 0º a 60º. El equipo se fabrica en USA con maquinaria calibrada que tiene trazabilidad al NIST con tolerancias de +/- 0.0006” (+/- 0.15 mm) máximo.
