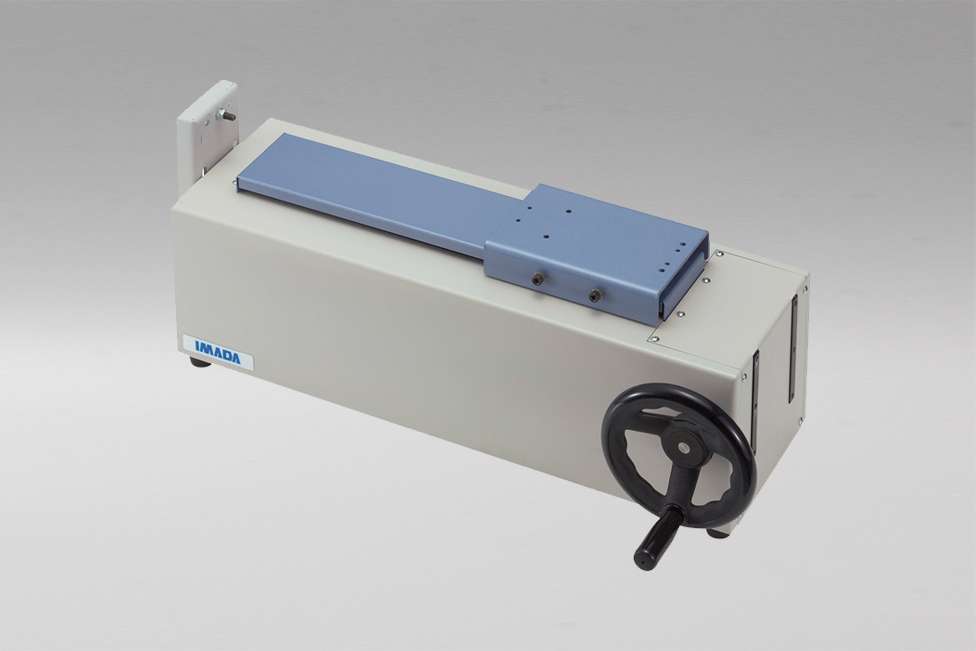

Base Manual Horizontal Manivela
IM-SH220

Manual



El Soporte de Prueba de Medición de Fuerza de la Rueda Manual Manual de SH es una opción ideal o pruebas push / pull donde se requiere una configuración horizontal. Las configuraciones horizontales son ideales para probar objetos grandes. La construcción totalmente metálica del banco de pruebas garantiza una plataforma de medición estable. La serie SH está disponible en dos capacidades, 220 lbf y 750 lbf.

El stand de prueba presenta las ventajas del diseño de la rueda de mano; Velocidad relativamente constante, posicionamiento preciso del indicador y movimiento bidireccional. El SH-220 de perfil bajo acepta cualquiera de los calibradores de fuerza Imada y los accesorios especiales.

Aplicaciones: Pruebas de tensión/compresión, pruebas de desprendimiento, pruebas fuerza/tiempo, pruebas de adherencia, pruebas peeling, prueba de resortes, pruebas destructivas y no-destructivas, pruebas de fatiga, pruebas de elongación, etc.

Dimensiones y peso: 160 x 243 x 600

Contenido de la caja: Banco de prueba, palanca, manual de operación.

Condiciones de operación: -5o hasta 40 oC

SH-220 Características estándar

  • -El diseño horizontal es ideal para pruebas push / pull y otras aplicaciones
  • -La rueda manual proporciona una velocidad relativamente constante para pruebas repetibles
  • -El indicador permanece en su lugar cuando se suelta la rueda manual
  • -Un soporte para pruebas de compresión (empuje) y tensión (pull)
  • -Carrera: 11.8 "(300 mm)
  • -Distancia de recorrido por rotación de la rueda 1.2mm
  • -Medidor de distancia digital opcional


Pantalla Botón pulsador para pulgadas/mm, ajuste cero y encendido/apagado

  • -Resolución 0.0005 "/0.01 mm
  • -Precisión ± 0.01 "/0.2mm



Modelo

Capacidad

Carrera

Viajes / Rotación

SH-110 o SH-110-S

110 lbf

-

-

SH-220 o SH-220-S

220 lbf

11.8" (300mm)

1.2mm

SH-750 o SH-750-S

750 lbf

14.5" (370mm)

0.6mm



*Dinamómetro no Incluido
