Calibrador de soldadura HI-LO
GG-1

Ficha Tecnica Manual

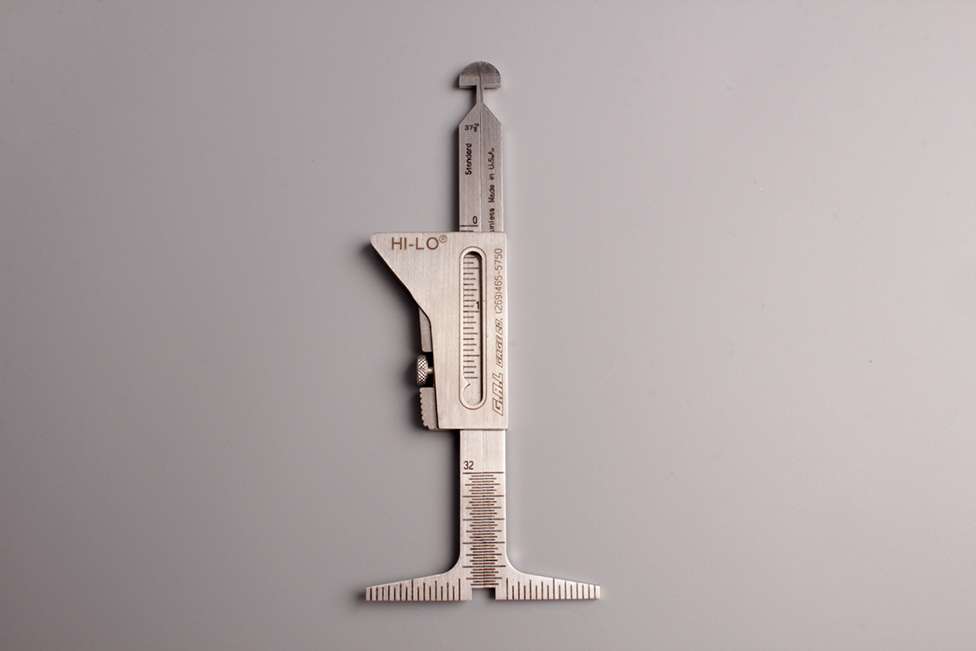

 El calibrador de soldadura "Hi-Lo" modelo GG-1 es un instrumento que puede proveer de múltiples mediciones pero principalmente permite verificar la alineación de tubos antes y después de ser unidos con soldadura.

Características técnicas: Evitar rechazos radiográficos después de las pruebas de alineación y posicionamiento. Además mide el des alineamiento interno de la tubería antes y después de la soldadura final.

Mediciones posibles:

  • -Verifique y mida la alineación de elementos después del posicionamiento
  • -Mide el espesor de pared de los elementos a soldar después del posicionamiento
  • -Verificación del ángulo de preparación del bisel a  37.5º
  • -Verifica el espaciamiento de 1/32" entre piezas después del posicionamiento
  • -Longitud del la pierna de soldadura
  • -Dimensión del refuerzo (corona)



Escala grabada con laser graduada en unidades del sistema inglés (pulgadas) por un lado y en unidades del sistema métrico en la cara opuesta.  Diseño delgado es 30% más ligero y fabricado en acero inoxidable.

Precisión: Los calibradores se fabrican con especificaciones trazables al NIST con una precisión de +/- 0.006" o mejor (precisión <0.15 mm).

Certificado de calibración emitido por nuestro laboratorio de calibración acreditado bajo la norma ISO/IEC disponible bajo pedido. Consulta nuestro equipo de ventas por este servicio.
