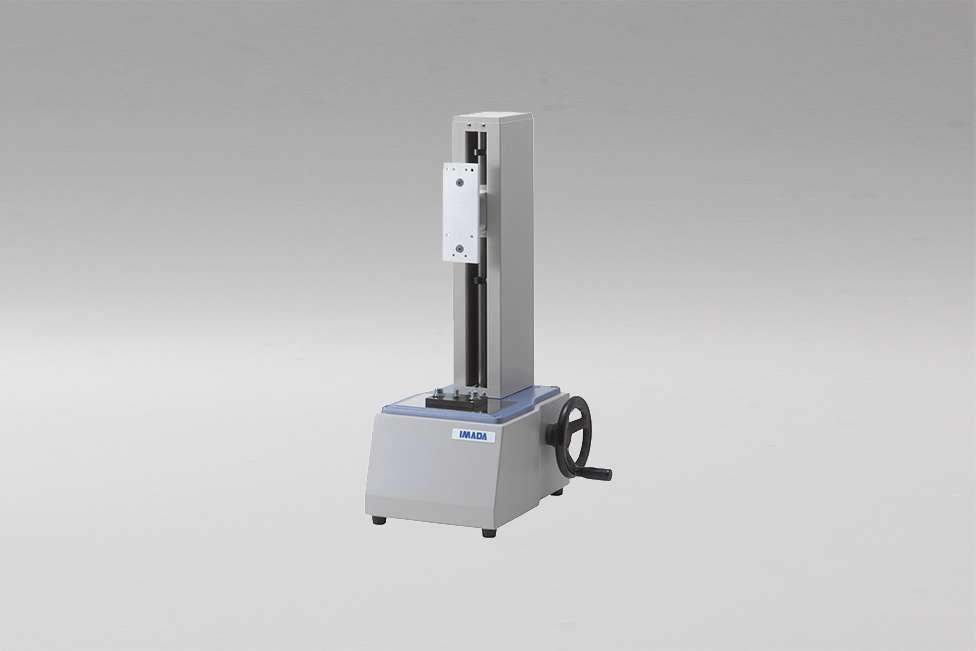

Base Manual Vertical Manivela
IM-HV110

Ficha Tecnica Manual



Los soportes de prueba de medición de fuerza de la rueda vertical de la serie HV presentan un diseño compacto con varios rangos, hasta 750 lbf de capacidad. La rueda de mano ofrece un movimiento preciso que es ideal para la medición de fuerza que requiere una velocidad relativamente constante y un control de calibre máximo. El diseño de cremallera y piñón permite que el manómetro permanezca inmóvil cuando se libera la rueda. La serie HV es muy fácil de usar. Cada rotación de la rueda moverá el carro del soporte de prueba ~ 2mm.

Para detalles sobre la carrera y la distancia, haga clic en la pestaña de especificaciones. Añada una placa de montaje estándar en la base, para fijar una variedad de accesorios de agarre.

Los soportes de prueba de la serie HV pueden acomodar cualquiera de los medidores de fuerza de la gama estándar Imada. El soporte de capacidad de 750 lbf acomoda calibradores de fuerza Imada de alta capacidad. La Placa Adaptadora AP-002 está disponible para montar la mayoría de los indicadores de fuerza a los soportes de prueba de Imada.

Un medidor de distancia digital opcional está disponible en todos los modelos (agregue -S al número de modelo).

Existen variaciones de columnas largas para HV-110 y HV-220 (agregue -L al número de modelo).

El software está disponible para recolectar datos de fuerza y ​​distancia desde el medidor de fuerza y ​​el medidor de distancia (fuerza vs. distancia).



Modelos disponibles Serie HV

Modelo

Capacidad

Carrera

Despeje

Viajes / Rotación

HV-110 o HV-110-S

110 lbf

11.3" (288mm)

9" (229mm)

2mm

HV-110-L o HV-110-L-S

110 lbf

11.3" (288mm)

16.5" (420mm)

2mm

HV-220 o HV-220-S

220 lbf

11.3" (288mm)

9" (229mm)

2mm

HV-220-L o HV-220-L-S

220 lbf

11.3" (288mm)

16.5" (420mm)

2mm

HV-300 o HV-300-S

300 lbf

16.9" (430mm)

9" (229mm)

2mm

HV-500 o HV-500-S

500 lbf

16.9" (430mm)

9" (229mm)

2mm

HV-750 o HV-750-S

750 lbf

16.9" (430mm)

9" (229mm)

.6mm



HV-110 Características estándar

  • El diseño de la rueda de mano proporciona un control preciso
  • Un soporte para pruebas de compresión (empuje) y tensión (tracción)
  • El indicador permanece en su lugar cuando se suelta la rueda manual
  • HV-110 Carrera: 11.3 "(288mm)
  • HV-110 Distancia máxima 9 "(con prolongador 14")
  • HV-110L Espacio libre máximo 16.8 "(con extensor 21.8")
  • Distancia de recorrido rotación perwheel 2mm
  • Capacidad 110 lbf
  • Medidor de distancia digital opcional



Especificaciones del medidor de distancia estándar

Monitor

Pulsador para pulgadas/mm, ajuste de cero y encendido/apagado

Resolución

0.0005"/0.01 mm

Exactitud

±0.01"/0.2mm



*Dinamómetro No Incluido
