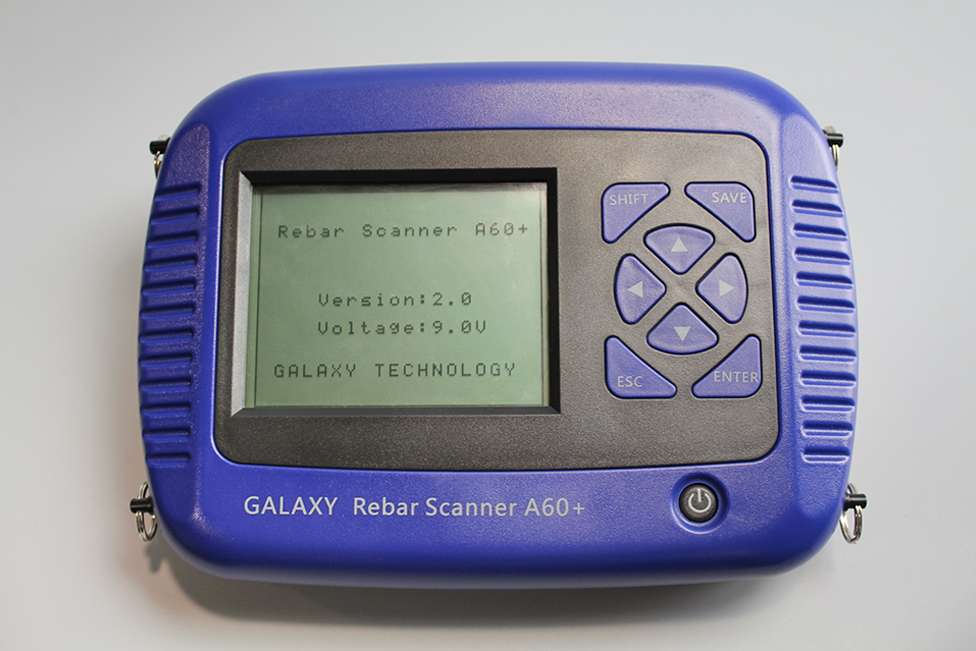

Localizador de varillas de concreto, Galaxy
GL-A60+

Ficha Tecnica Manual



El localizador de varillas modelo GL-A60+ es un instrumento que permite explorar las columnas y muros de manera no destructiva a fin de localizar la ubicación de varillas, el diámetro de la varilla de refuerzo y el espesor de concreto entre la superficie y la varilla de construcción. Además, puede detectar la ubicación de otras piezas metálicas y conductores eléctricos encapsulados en medios no magnéticos y no-conductivos, e.g. cable de cobre dentro de tubos de conduit  o de PVC por dentro del cuerpo de la pared; además puede ubicar dentro del muro tuberías de agua, gas, calefacción, etc.

Es un equipo de pruebas no destructivas inteligente que posee las funciones de detección automática, memoria y salida de datos.

Características:

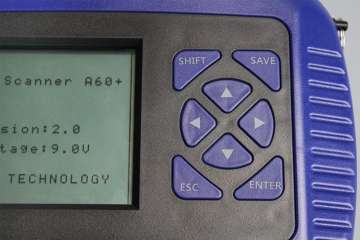

Mide el espesor de concreto sobre tubos de metal y varillas de refuerzo de acero. Mide la ubicación de la varilla y el diámetro extrerior.Cuenta con una amplia pantalla gráfica con pantalla retro-iluminada. Barra de intensidad señal del sensor en pantalla y  alarma audible al localizar una varilla. Salida gráfica a pantalla e impresora a tiempo real.  Software de procesamiento de datos para PC. Calibración automática con corrección de error del sistema.

Tres modos de exploración: Patrón de cuadrícula, exploración del perfil y exploración de área grande.

Especificaciones:

Rango de Espesor de Capa de Concreto

Rango I: 6mm - 90mm

Rango II: 7mm - 180mm

Rango de Diámetro de la Varilla (Rebar)

Ø 6mm - Ø 50mm

Tolerancia en Espesor de la Capa de Concreto

Rango I

Rango II

± 1mm

6mm - 59mm

7mm - 79mm

± 2mm

60mm - 69mm

80mm - 119mm

± 4mm

70mm - 90mm

120mm - 180mm

Temperatura de Operación

-10ºC - 40ºC

Humedad Relativa

< 90%
