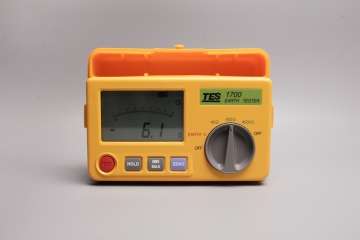

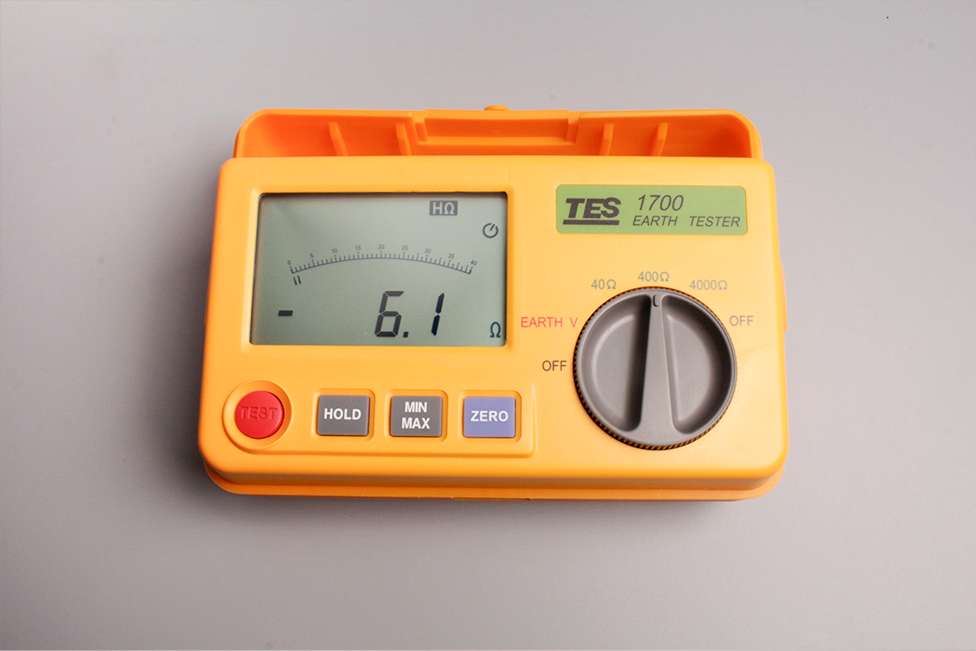

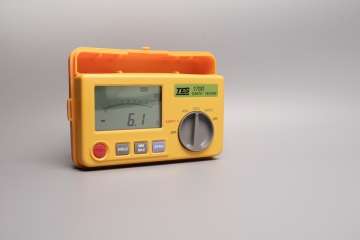

Terrometro de digital 2 varillas
TE-1700

Ficha Tecnica Manual




TERRÓMETRO DE VARILLA





Números de Catálogo:

TE-1700

Descripción General:

Medidores de Voltaje en la Tierra - Terrómetros - Medidor de Resistencia de Tierra de varilla















CARACTERÍSTICAS

  • Capaz de medir voltaje de la tierra.
  • Retención de Datos, Función Máximo/Mínimo.
  • Función de Autoapagado: El probador se apagará automáticamente después de 3 minutos que se presionó el botón de prueba (botón "TEST"), esto para ahorrar energía de las baterías.
  • La corriente de 2mA la cual se mide, permite pruebas de resistencia de corriente de la tierra sin activar los cortadores de salida en la tierra del circuito durante la prueba.
  • Además, para la facilidad en la medición de precisión, se proveen plomos de prueba y dos sistemas de alambres también provistos como accessories.(La unidad estándar se puede colgar del cuello para simplificar la medición).
  • Advertencia automática cuando exista resistencia en la tierra auxiliar. Los picos están en el exceso de tolerancia.
  • Diseñado para cumplir con el estándar de seguridad IEC1010-1





ESPECIFICACIONES



Rango de Medición y Efectividad ( a 23 C y 45-75% RH )



Función

>Rango de Medición

Efectividad

Protección de Sobrecarga

Voltaje de la Tierra

0 ~ 399.9V (50Hz, 60Hz)

+/- (1%rdg+4dgts)

400Vrms / 1 minuto

Resistencia de la Tierra

0 ~ 39.99 Ω

+/- (2%rdg+0.2 Ω )

250Vrms / 10 segundos

0 ~ 399.9 Ω

+/- (2%rdg+3dgts)

0 ~ 3999 Ω





Consumo de Corriente ( Valor típico con Batería de 12V )



Rango

Encendido

40 Ω / 400 Ω /4000 Ω

42mA

Tierra V

22mA





Estandar de Seguridad:

IEC1010-1 sobrevoltaje categoría III , IEC 61557

Pantalla:

Cristal líquido digital de 3 3/4 con una lectura máxima de 3999.

Resistencia de Aislamiento:

Más de 5M Ohms entre el circuito y su estuche cuando se mide con 500VDC

Voltaje con Stand:

3700CV AC por 1 minuto entre el circuito y el estuche.

Timer (Apagado Automático):

cerca de 3 minutos.

Dimensiones:

190(Largo) x 140(Ancho) x 77(Alto)mm

Peso : Aprox.

800 (con Batería)

Fuente de Poder:

Ocho Baterías de 1.5V 01t Tipo AA.

Indicación de sobre rango:

" OL" (Over load) se mostrará en el Panel del LCD cuando una medición fuera de rango sea hecha.

Temperatura y Humedad de Medición:

0 C a 40 C (32 F a 104 F) , por debajo de 80% RH



Temperatura de Almacenaje:

-10 C a 60 C (14 F a 140 F)

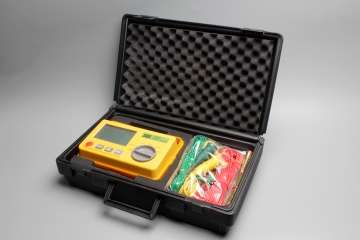

Accesorios:

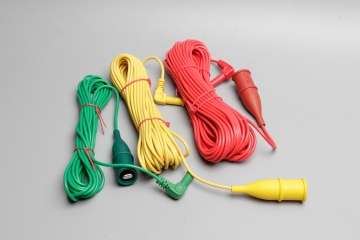

1 Set de Plomos de prueba auxiliares

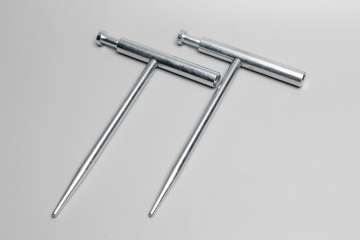

2 Picos de prueba auxiliares

1 Correa para cuello

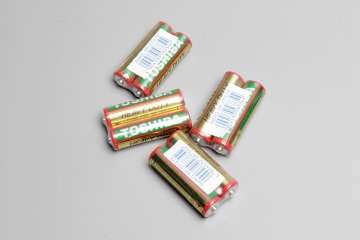

Baterías AA,

8 Piezas R-6P o equivalente





MODELOS



No. de Cat.

Descripción

TE-1700

Terrómetro
