Rugosímetro Digital
GL-GR110

Ficha Tecnica Manual

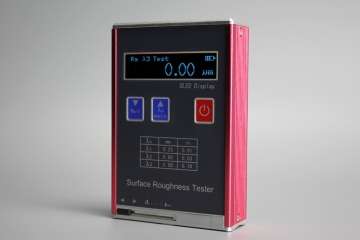

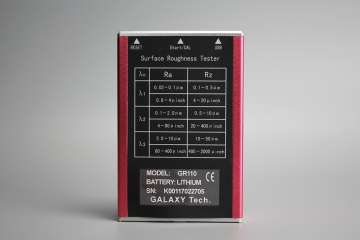

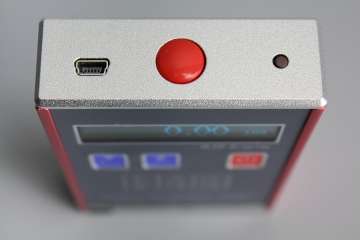

El rugosímetro portátil modelo GL-GR110 es un equipo apropiado para uso directamente en la línea de producción y puede utilizarse para medir la rugosidad superficial de una variedad de piezas maquinadas, calcula distintos parámetros de rugosidad conforme a las configuraciones de medición seleccionadas.

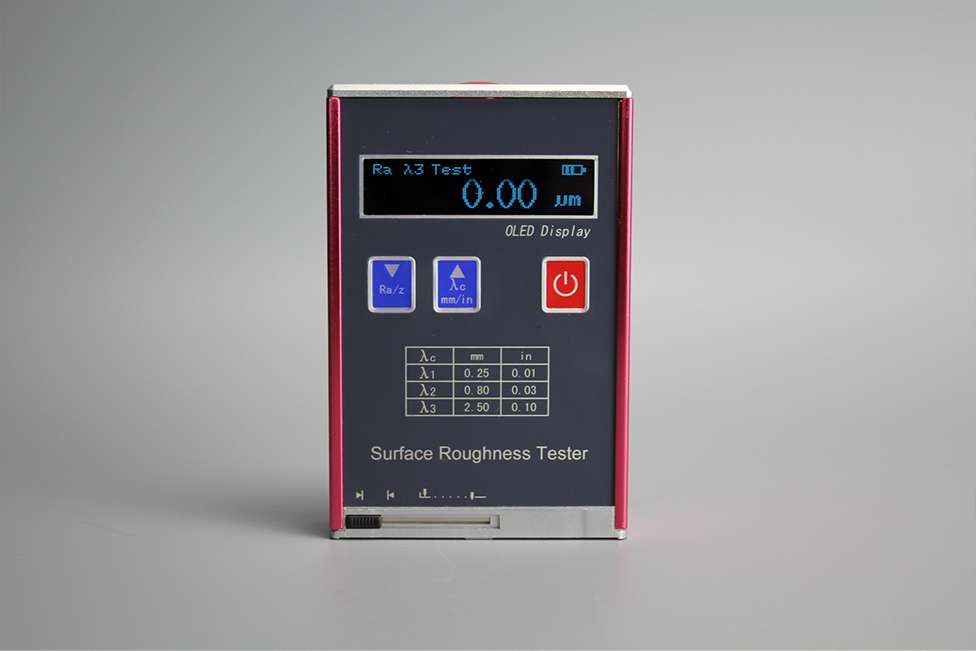

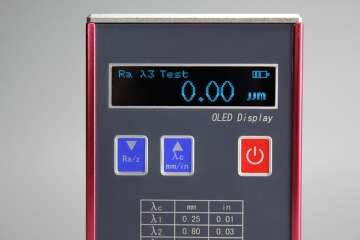

Cuenta con una pantalla LCD orgánica de alto brillo donde pueden visualizarse claramente los parámetros y los resultados de medición. Es ampliamente utilizado en el sitio de producción para medir la rugosidad superficial de piezas sometidas a proceso de maquinado, calcula la rugosidad correspondiente y exhibe los parámetros de medición en su pantalla .

Se apega a los requerimientos de medición de los estándares internacionales ISO4287 y ANSI 146.1.

El equipo incluye un rugosímetro, estuche de transporte, bloque de verificación y manual de operación. Certificado de calibración emitido por nuestro laboratorio de calibración acreditado bajo la norma ISO/IEC17025 disponible bajo pedido. Consulta nuestro equipo de ventas.

Parámetros de rugosidad:

Ra: Rugosidad media aritmética

Cuando sea necesario el control de la rugosidad en forma continua en las líneas de producción, debido
a la facilidad de obtención del resultado.
Es el parámetro más utilizado en todo el mundo.


Rz: Rugosidad media

Por ejemplo, superficies de apoyo de deslizamiento, ajustes prensados, etc.
En superficies donde el perfil es periódico y conocido.


Rq: rugosidad Media cuadrática

Superficies donde el acabado presenta los surcos bien orientados (torneado, fresado, etc.) Superficies donde Ra presenta poca resolución

Rt: Profundidad total de la rugosidad

El parámetro Rt considera la longitud de medición igual a la longitud de palpado del equipo. Es más rígido en la evaluación que Rmáx, pues considera toda la longitud de evaluación (carrera del
palpador) y no como el caso de Rmáx que desprecia un trecho al comienzo y al fin de la carrera de
medición.




Rango

Sis. Métrico

Sist Inglés

Ra

0.05 a 16 μ micras

0.2 a 629 μ inch

Rq

0.05 a 16 μ micras

0.2 a 629 μ pulgadas

Rz

0.1 a 50 μ micras

0.4 a 1968 μ pulgadas

Rt

0.1 a 50 μ micras

0.4 a 1968 μ pulgadas



Especificaciones:

 Precisión

+/- 15% o mejor

Repetitividad:

+/- 12%

Resolución:

rango bajo: 0.01 μm / rango alto: 1 μm

Rango de medición de la sonda:

+/- 80 μm

Recorridos del sensor:

 0.25 mm, 0.8 mm, 2.5 mm

Dimensiones:

106 x 70 x 24 mm

Peso:

200g

Fuente de poder

Pila recargable de Ion Litio
