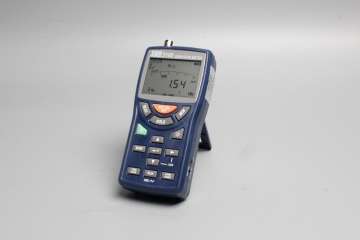

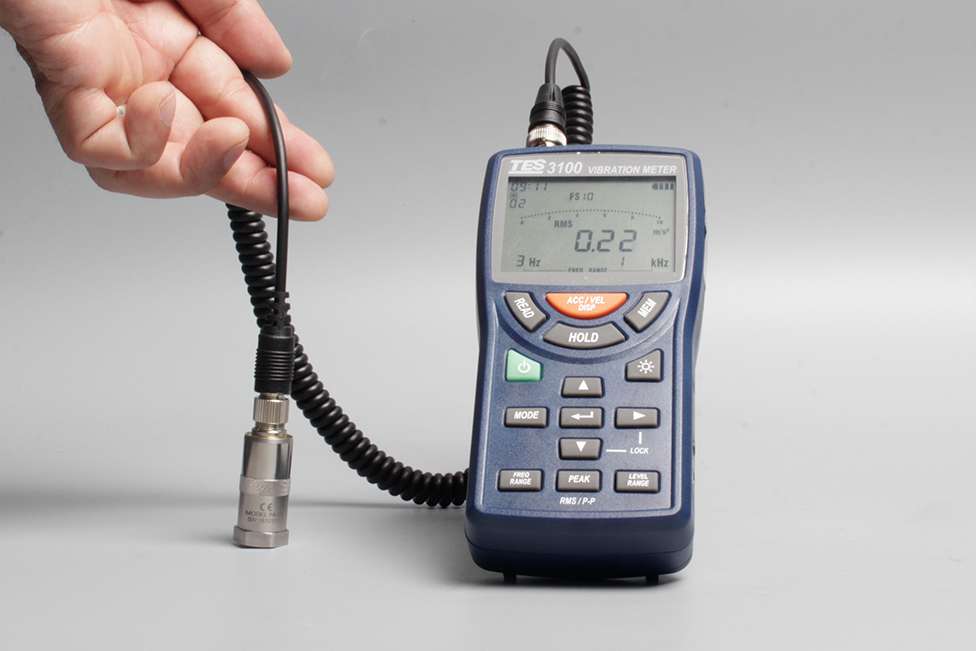

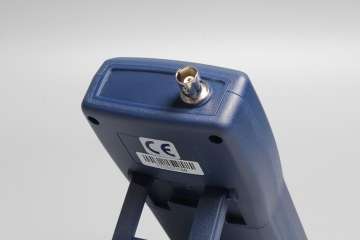

Medidor de Vibraciones, TES
TE-3100



Características

  • -Mide la aceleración, la velocidad y el desplazamiento
  • -Medición RMS, EQ PEAK y EQ P-P
  • -Amplio rango de medición de vibración
  • -Uso de diferentes sensibilidades de acelerómetros
  • -Función de registro máximo / mínimo
  • -La interfaz USB permite la transferencia de datos guardados a la PC (3101, 3102)
  • -La memoria manual almacena hasta 100 datos
  • -Tarjeta micro SD con memoria automática de 4GB (3101, 3102)
  • -Salida de auriculares para detectar ruido en los componentes de la máquina



Especificaciones:

Acelerómetro piezoeléctrico PA-01 (3100, 3101, 3102)

Sensibilidad

5mV/(m/s²)(±10%)

Rango de Aceleración

100 g pk(980m/s²)

Amplitud no intrincada

<=5%

Frecuencia de Respuesta

10Hz a 1kHz (±10%), 1kHz a 15kHz (±3dB)

Respuesta de resonancia

>=15 kHz

Sensibilidad Transversal

<=5%

Dimensiones/Peso

46(H) x 17(D) mm / 45 g

Acelerómetro piezoeléctrico PA-02 (3102)

Sensitivity

10mV/(m/s²)(±10%)

Rango de Aceleración

50 g pk(490m/s²)

Amplitud no intrincada

<=2%

Frecuencia de Respuesta

10Hz a 1kHz (±10%), 1kHz a 10kHz (±3dB)

Respuesta de resonancia

>=15 kHz

Sensibilidad Transversal

<=5%

Dimensiones/Peso

50(H) x 20(D) mm / 78 g

Rango de medición (using PA-01 or PA-02)

ACC (Aceleración)

0.02 a 200m/s²       EQ PEAK 1Hz a 5kHz

VEL (Velocidad)

0.3 a 1000mm/s     RMS         3Hz a 1kHz

0.1 a 1000mm/s     RMS         10Hz a 1kHz

DISP (Desplazamiento)

0.02 a 100mm         EQ PEAK 3Hz a 500Hz

0.001 a 100mm       EQ PEAK 10Hz a 500Hz

Rango de Frecuencia

ACC (Aceleración)

3Hz a 1kHz, 3Hz a 5kHz, 1Hz a 100Hz, 3Hz a 20kHz

VEL (Velocidad)

10Hz a 1kHz, 3Hz a 1kHz

DISP (Desplazamiento)

1Hz a 500Hz, 3Hz a 500Hz

Rango de medición de escala completa

Para acelerómetro PA-01 y acelerometros con sensibilidad

1.0 a 9.9mV/(m/s²)

ACC (Aceleración)

1, 10, 100, 1000m/s²

VEL (Velocidad)

10, 100, 1000mm/s

DISP (Desplazamiento)

0.1, 1, 10, 100mm

Caracteristicas de indicación

Aceleración

RMS, EQ PEAK

Velocidad

RMS, EQ PEAK

Desplazamiento

RMS, EQ PEAK, EQ p-p

Calibración de ganancia

La selección de sensibilidad del acelerómetro establece una ganancia adecuada

Rango de Ajuste

0.10 a 0.99, 1.0 a 9.9, 10 a 99mV (m/s²)

Memoria Manual

Se pueden almacenar 100 datos como máximo manualmente

Memoria Automatica     (3101, 3102)

Micro Tarjeta SD 4GB

Condiciones ambientales para la operación

Acelerometro

-20 to +70°C, max. 90%RH

Unidad Principal

-10 to +50°C, max. 90%RH

Requerimientos de energia

4 pilas IEC R6 (tamaño AA), adaptador de CA 6V (opcional)

Duración de la bacteria (uso continuo)

8 horas (aprox.)

Dimensiones/Peso

155(L) × 78(W) × 40(H)mm

Accesorios Suministrados

Manual de instrucciones, Batería, (software de CD, cable Micro-USB)
