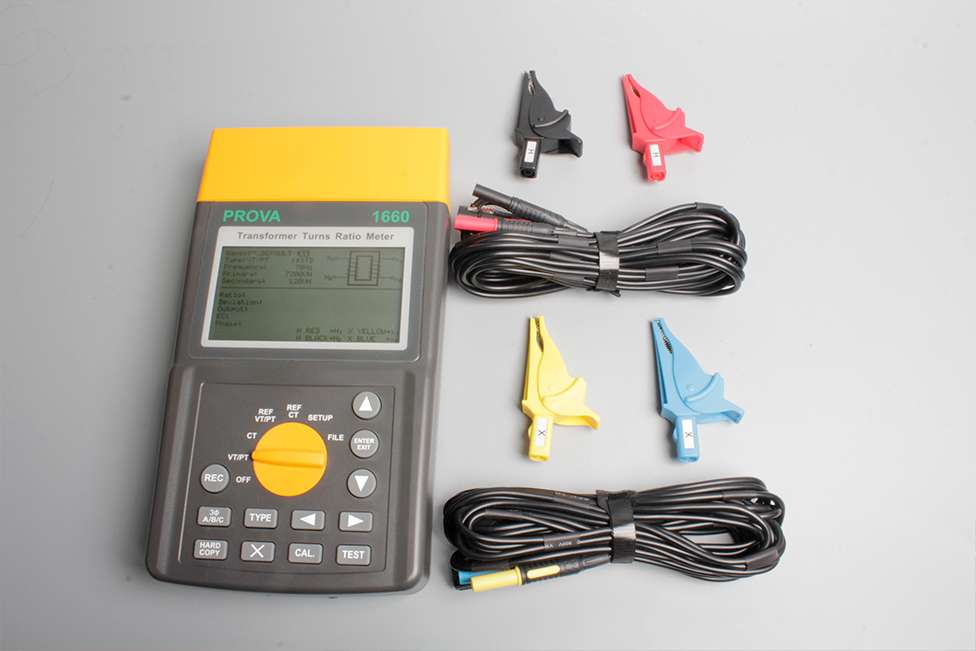

Probador de transformadores TTR
TE-1660

Ficha Tecnica



Caracteristicas:

  • -Mediciones de 1Φ y 3ΦTransformer / VT / CT Turns Ratio.
  • -Relación VT / PT 0,8 ~ 10000, relación CT 0,8 ~ 2000.
  • -Ilustración gráfica y literal de mediciones y conexiones con matriz de puntos retroiluminada grande 240 x 128 LCD. Mostrar los datos de prueba con los valores del transformador de la placa de identificación para facilitar la interpretación.
  • -10 frecuencias de prueba (50 ~ 400Hz).
  • -La pantalla muestra los valores de relación, desviación, salida secundaria, voltaje y corriente de excitación, ángulo de fase y transformador de placa de identificación / VT / CT en una página para una interpretación fácil de la calidad del transformador.
  • -Compruebe los puntos de prueba en vivo, cortocircuito, circuito abierto y polaridad inversa antes de cada medición. El mensaje se muestra para avisar a los usuarios (pero, la comprobación no se realiza una vez que se inicia la medición).
  • -Almacenar 4096 archivos de los valores de la placa de identificación del transformador (VT / PT / CT, 1Φ / 3Φ, Frecuencia de prueba, Voltajes primarios y secundarios o Ratio, RCF) y Datos de medición.
  • -9 tipos de bobinas de 3Φ Conexiones preinstaladas para facilitar la selección del usuario.
  • -Comunicación inalámbrica de diente azul con PC.
  • -Seleccione Filtro para eliminar ruido de campo (Lento, Normal, Rápido).
  • -Desactivar o activar la desconexión automática con tiempo programable.
  • -Reloj de calendario incorporado.
  • -Registros con sello de fecha y hora.
  • -Potente batería de litio (3400mAH) con circuito de carga incorporado.
  • -RCF programable por el usuario (factor de corrección de referencia, 0.99 ~ 1.01) para corregir la precisión dentro de un error de 1%.
  • -Sistema de archivos amigable para la recuperación fácil de datos en el sitio y la gestión de valores de la placa de identificación.
  •

Rango de relación (VT / PT)

Autoranging: 0.8000 a 10000: 1

Precisión (70Hz)

Rango Ratio

Precisión (% de lectura)

0.8000 – 999.9

±0.1%

1000.0 – 4999.9

±0.2%

5000.0 – 10000

±0.25%

Ratio Range (CT)

Autoranging: 0.8000 a 2000.0

Precisión (70Hz)

Rango Ratio

Precisión (% de lectura)

0.8000 a 2000.0

±0.5%

Senal de Excitación

VT/PT Mode: 34Vrms max

CT Mode: Auto Level 0 to 1A, 0.1 to 20 Vrms

Pantalla de corriente de excitación

Rango: 0 a 1000mA

Precisión: ± (2% de lectura + mA)

Frecuencia de excitación (Hz)

50, 55, 60, 70, 100, 120, 200, 240, 300, 400

Monitor

Pantalla LCD matricial grande de 5 "(240x128) con retroiluminación

Fuente de alimentación

Batería de litio recargable, 3400mAh

Duración de la batería

Más de 10 horas de funcionamiento continuo. Indicador de duración de la batería (%)

Cargador de batería

Entrada universal (entrada de 90 a 264 Vrms)

Tiempo de carga

<4 horas

Almacenamiento de datos

4096 archivos cada uno (VTM, CTM, VTR, CTR, BMP)

Datos / Tiempo

Reloj de calendario en tiempo real, respaldado por batería

Método de medida

ANSI / IEEE C57.12.90 y IEC 600076.1

Ambiente de Operación

5°C - 50°C, 85% RH

Almacenamiento

-20°C - 60°, 75%RH
