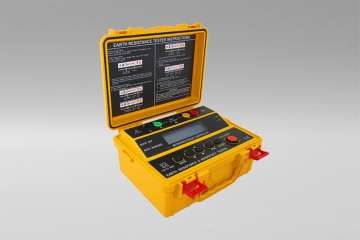

Terrómetro Multifunción de 4 Varillas
SW-4235ER

Ficha Tecnica Manual



Cumple con NOM-022-STPS-2015

Números de Catálogo:

SW-4235ER

Descripción General:

Terrómetro de 4 varillas, medidor de resistencia para 4 hilos.

Cumple con norma NOM-022-STPS-2015.



Características:

  • -Controlado por microprocesador de rango automático.
  • -Prueba de Resistencia en tierra (p).
  • -Pruebas en tierra 20Ω, 200Ω, 2000Ω.
  • -Medicion del voltaje en tierra: 0~300V AC.
  • -Prueba automática de la varilla "C"
  • -Prueba automática de la varilla "P"
  • -Prueba a 2-cables
  • -Prueba a 3-cables
  • -Prueba a 4-cables
  • -Apagado automático
  • -Retención de datos
  • -Función de grabar datos ( hasta 100 medidas)
  • -Salida de amperaje 2mA
  • -Pantalla de 2 lineas x 16 caracteres de largo
  • -Intervalo entre puntas auxiliares de tierra es 1.0~50.0m.
  • -Cumple con los Normas de Seguridad
  • EN 61326-1 CAT IV 300V
  • IEC 61557-1 IEC 61557-5
  • EN 61326-1



Especificaciones:

Rangos de medición:

Voltaje en tierra:

• 0~300.0V AC

Resistencia en tierra:

• 0~20Ω / 0~200Ω / 0~2000Ω

Resistividad en tierra:

• 0.06~6.28 kΩ.m

• 0.62~62.8 kΩ.m

• 6.28~628 kΩ.m

• (ρ = 2 × π × L × R)

Precisión:

Resistencia a tierra:

• ±(2%rdg+3dgt)

Medición de voltaje a tierra:

• ±(2%rdg+3dgt)

Resolución para mediciones a tierra:

• 0~20Ω: 0.01Ω

• 0~200Ω: 0.1Ω

• 0~2000Ω: 1Ω

Sistema de Medición:

Resistencia de tierra por uninversor de corriente constante 820Hz aprox. 2mA

Temperatura y Humedad Relativa:

Operación 0 °C - 50 °C y ≤80 %HR

Almacenamiento -10 °C - 60 °C y ≤80 %HR

Fuente de poder:

8 pilas 1.5 VCD tipo "AA"

Dimensiones:

250 mm (largo) x 190 mm (ancho) x 110 mm (alto)

Peso:

Aprox. 1430g (incluyendo baterias)

Normas de Seguridad:

• EN 61010-1 CAT IV 300V

• IEC 61557-1 IEC 61557-5

• EN 61326-1

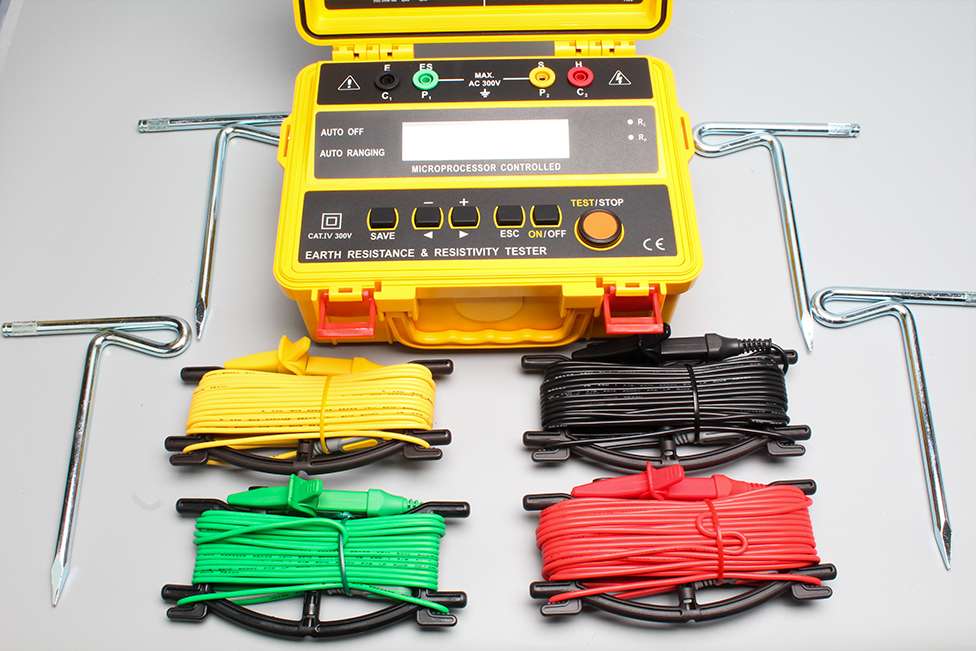

Accesorios incluidos:

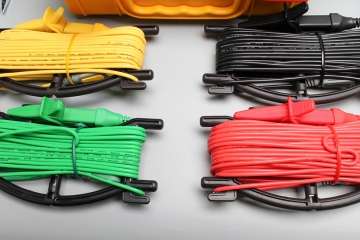

4 cables de prueba (negro, amarillo, rojo y verde)

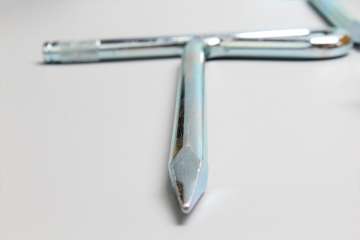

4 varillas de tierra auxiliares

Manual de instrucciones

Estuche rígido

Correa de hombro

Baterias



Modelos:

No. de Catálogo

Descripción

SW-4235ER

Medidor de Resistencia para 4 hilos



Accesorios:

No. de Catálogo

Descripción

SW-AL36

Juego de Cables con caiman para SW-4234 y SW-4235
