Durómetro Webster B
WB-B / B75 / BB75

Ficha Tecnica Manual



Números de Catálogo:

WB-B

Descripción General:

Medidores de Dureza - Durómetros - El durómetro Webster es un instrumento portátil de medición rápida y precisa, del que existen tres modelos, para el Aluminio, el Cobre, Latón y Acero Moldeable.



Los Durómetros Webster identificarán rápidamente los modos y variación en pruebas y formas que otros durómetros no pueden comprobar, como extrusiones, tubos y material plano.

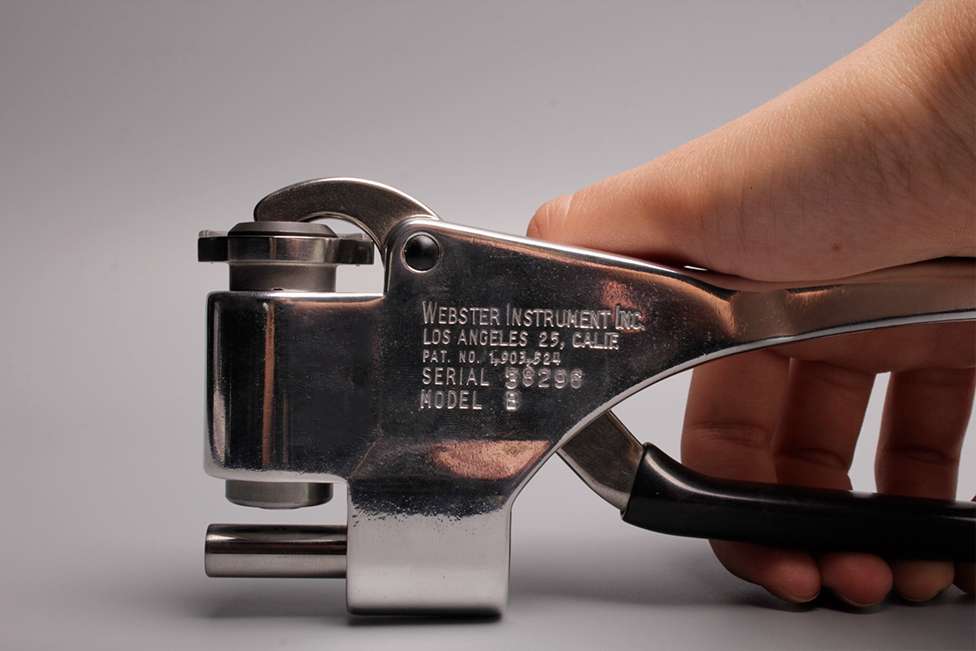

Todos los probadores operan de la misma manera, pero difieren sólo en el diseno penetrador, el tipo de muelle de carga y rangos de dureza. El principio de funcionamiento es simple. El material de prueba se coloca entre el yunque y el penetrador. Entonces se aplica presión a los mangos hasta que "fondo" se siente en el momento que lee el indicador de dial.


Modelo W-B

El Modelo Tester B está disenado para cubrir la dureza en las aleaciones de aluminio de la serie 100 a la 7075. Las 20 graduaciones en el indicador Webster cubre rangos entre 25 y 110 en la Escala Rockwell E.



Modelo W-B75


El Modelo Tester B- 75 fue desarrollado para obtener una respuesta más sensible a cambios ligeros en el rango superior de dureza cubierto por el Modelo B. Esta sensibilidad es particularmente útil en las pruebas de acero suave y las aleaciones de aluminio fuertes. Para latón, el B-75 cubre el rango recocido a full-duro. Esta sensibilidad anadida se logra mediante la incorporación de un penetrador de contorno ligeramente diferente y un muelle de carga más pesado que usa en el modelo B. Los 20 graduaciones del indicador Webster cuadrante, cubre el rango entre 20 y 100 en la escala Rockwell B.

Modelo W-BB75


El modelo BB-75 Tester fue desarrollado para responder a la necesidad de ciertas industrias para un método de probar rápidamente la dureza de cobre electrodepositado en el rango de baja dureza. El penetrador B-75 se utiliza para dar sensibilidad, y el modelo de muelle de carga B se emplea para dar presiones ligeras. Esta combinación permite al usuario probar el rango suave de muchos materiales comunes. El siguiente gráfico muestra el intervalo cubierto por el BB-75 probador de Modelo en el cobre.



Modelo B. Estructura No. de Parte Modelo B-75 Estructura No. De Parte Modelo BB-75 Estructura No. De Parte
A - Armazón 103 103 103
B - Manija 104 104 104
C -  Tornillo Pivote 108 108 108
D - Yunque 107 107 107
E -  Armazón de Llave 112 112 112
F - Resorte de Retorno 111 111 111
G - Penetrador 116 117 117
H -  Resorte de Carga 110-B 110 110-B
J - Armazón de Penetrador 118 118 118
K- Tuerca de Ajuste 106 106 106
L - Ensamble de indicador de cuadrante 125-B 125-B 125-B
