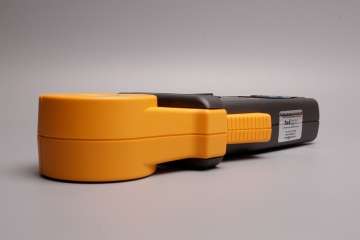

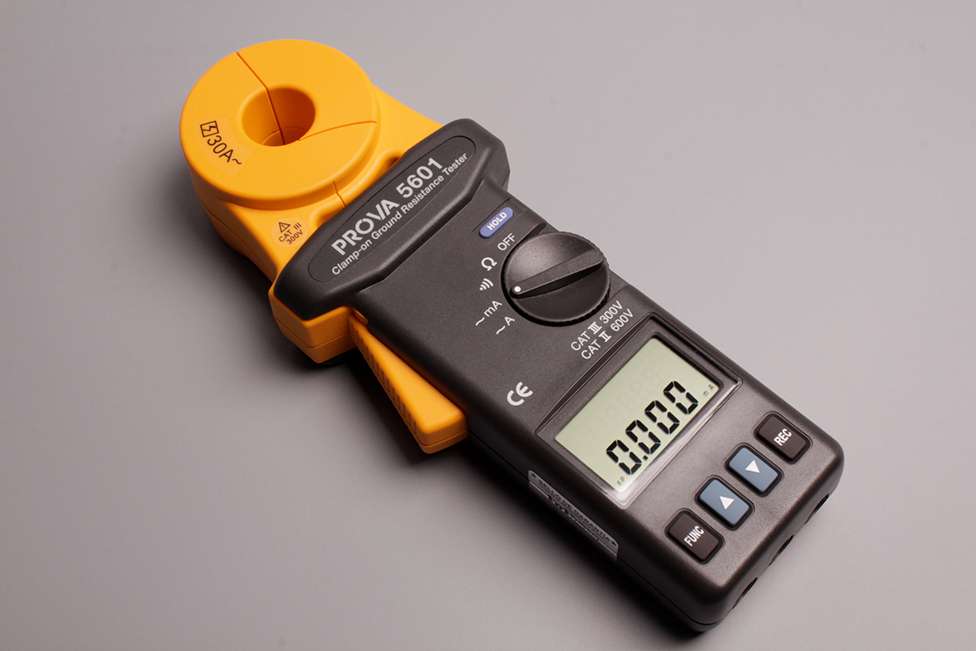

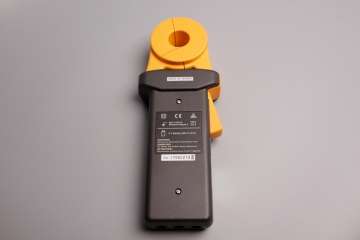

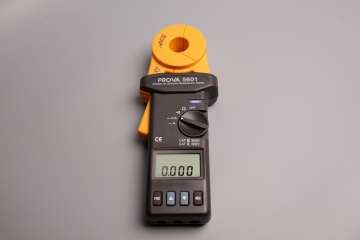

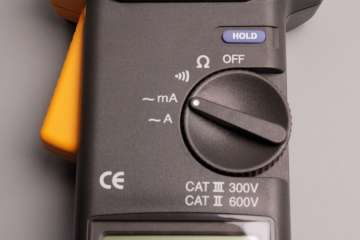

Terrómetro de gancho
TE-5601

Ficha Tecnica Manual



TERRÓMETRO DE NO CONTACTO





Números de Catálogo:

TE-5601

Descripción General:

Medidores de Voltaje en la Tierra - Terrómetros - Medidor de Resistencia de Tierra de no contacto.















CARACTERÍSTICAS

  • No requiere usar electródos de varilla

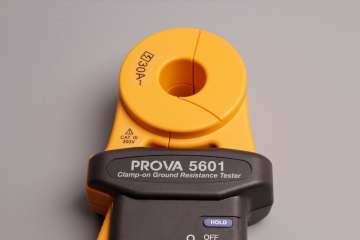

  • De Mandíbula Φ 23 mm.
  • 0.025 - 1500 Ohm
  • 0.2mA - 30A RMS Verdadero
  • Memoria
  • Alarma programable de Alto y bajo
  • Datos Programables que Registran

Base de Aplicación

  • Telecommunicación
  • Electrical Central
  • Eléctrica, Fábricas e Instalaciones
  • Sistema de TV de Cable
  • Celular, Sistema Telefónico
  • Gas Tanque de Estación

ESPECIFICACIONES



Rango

Resolución

Exactitud de Lectura 1.2

0.025 - 0.250 W

0.002 W

± 1.5% ± 0.02 W

0.250 - 1.000 W

0.02 W

± 1.5% ± 0.02 W

1.001 - 9.999 W

0.02 W

± 1.5% ± 0.1 W

10.00 - 50.00 W

0.04 W

± 1.5% ± 0.1 W

50.01 - 99.99 W

0.04 W

± 1.5% ± 0.5 W

100.0 - 200.0 W

0.4 W

± 3.0% ± 1.0 W

200.1 - 400.0 W

2 W

± 5.0% ±  5 W

400.1 - 600.0 W

5 W

± 10% ± 10 W

600.1 - 1500 W

20 W

± 20%

  • Resistencia de Lazo campo no inductivo, externo <200 A/m, campo eléctrico externo <1 V/m, conductor centrado
  • Frecuencia de Medida de Resistencia: 1.667 KILOHERCIOS, 3.333 KILOHERCIOS (opcionales)
  • Tierra/Salida Corriente (variedad Automática, 50/60 Hz, RMS verdadero, Factor de Cresta <3.5)

Rango

Resolución

Exactitud de Lectura

0.200 - 1.000 mA

0.001 mA

± 2.0% ± 0.05 mA

1.00 - 10.00 mA

0.01 mA

± 2.0% ± 0.03 mA

10.0 - 100.0 mA

0.1 mA

± 2.0% ± 0.3 mA

100 - 1000 mA

1 mA

± 2.0% ±  3 mA

0.20 - 35.00 A(5637)

0.01A

± 2.0% ± 0.03A

0.20 - 15.00 A(5600,5601)

0.01A

± 2.0% ± 0.03A

0.20 - 30.00 A(5600,5601)

0.01A

± 3.0% ± 0.03A





Exactitud de Plato de Calibración de Resistencia:

el ±0.5 %

Capacidad de registro de datos:

116

Intervalo de Registros de Datos:

1 a 255 segundos

Tamaño de Conductor:

35 mm/1.38” (5637), 23 mm/0.90” (5600,5601)

Apertura de Mandíbula:

38 mm/1.49” (5637), 27 mm/1.06” (5600,5601)

Tipo de Batería:

9V IEC 6 LR61 Indicación de Batería Baja (Alcalina)

Tipo de Demostración:

4 dígitos 9999 cuentas

Selección de Variedad de LCD:

Automático

Indicación de Sobrecarga:

OL

Consumo de Poder:

40mA

Duración de la pila:

3000 medidas

Prueba de Tiempo:

0.5 segundos

Temperatura de Operaciones:

0 C a 50 C (14 F a 122 F)

Funcionamiento de Humedad:

menos del 85 % RH

Temperatura de Almacenaje:

-20 C a 60 C (-4 F a 122 F)

Humedad de Almacenaje:

RH de menos del 75 %

Dimensión 5637:

276 mm (L) 100 mm x (W) x 47 mm (H)

10.8" (L) x 3.9" (W) x 1.9" (H)

Dimensión 5600, 5601:

257 mm (L) 100 mm x (W) x 47 mm (H)

10.1" (L) x 3.9" (W) x 1.9" (H)

Peso 5637:

750g / 1.65lbs

Peso 5600, 5601:

640g / 1.41lbs

Accesorios:

Plato de Calibración de Resistencia x, 1 Batería 9V x (instalada), 1 Manual de Usuarios,empaquetado en caja de carton con estuche del equipo



InstanceEndEditable





InstanceBeginEditable name="Modelos"

MODELOS



No. de Cat.

Descripción

TE-5601

Medidor de Resistencia de Tierra de No Contacto
