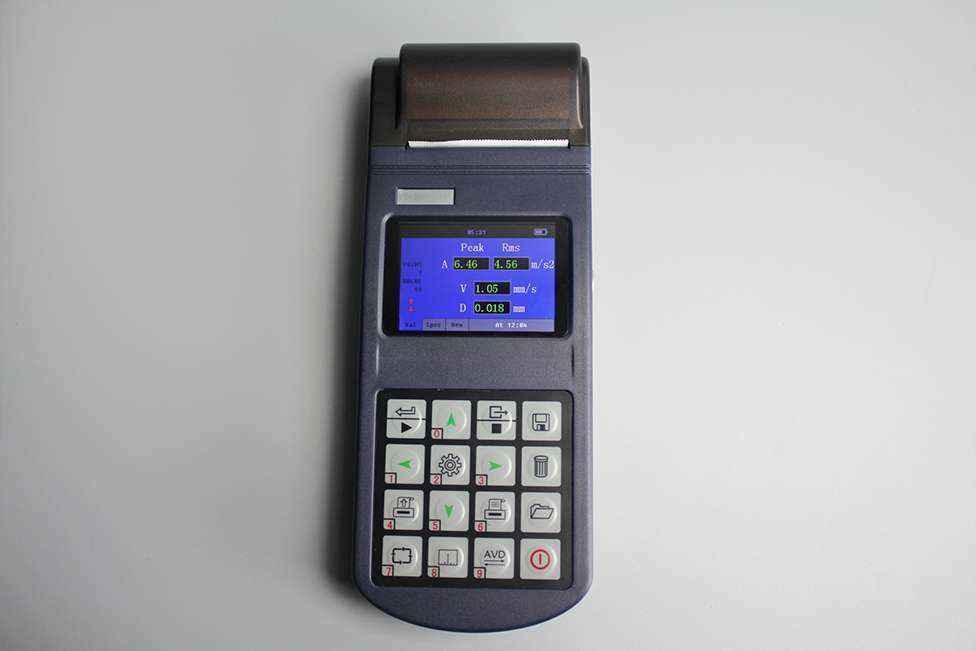

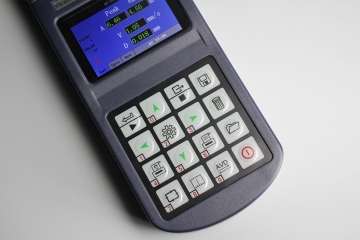

Vibrómetro Graficador, V.A.D. + Impresora
GL-GV300

Ficha Tecnica Manual



El medidor de vibración modelo GL-GV300 usa un transductor de aceleración piezoeléctrico para captar una senal de una fuente de vibración y convertir la senal en un valor que se despliega en la pantalla los valores de los siguientes parámetros: Velocidad RMS, Valores pico de desplazamiento, Valores pico de aceleración

Desplegar en pantalla grafica espectral a tiempo real. Opcionalmente, podrá medir la velocidad rotacional con la sonda Sonda opcional (modelo GL-LS01, se vende por separado).

El GL-GV300 esta disenado para probar vibración convencional, especialmente vibración en equipos de eje rotativo y maquinaria reciprocante. No solo indica los parámetros de velocidad, aceleración y desplazamiento de la vibración sino que además REV (o frecuencia inherente) facilitando el diagnostico de falla simple.

Las especificaciones técnicas del GV300 se conforman a los requisitos de la norma GB 13823.3 este instrumento es ampliamente usado en mantenimientos de maquinaria eléctrica, generación de poder, metalurgia, industria automotriz y otros campos industriales.

Especificaciones:



GL-GV300

Rango de Medición

Aceleración: 0.1 m/s2 ~ 392.0 m/s2(pico)

Velocidad: 0.01 cm /s ~ 80.00cm /s(RMS)

Desplazamiento: 0.001mm ~ 18.1 mm(de pico a pico)

Rango de Frecuencia

Aceleración:            10Hz a 200Hz, 10Hz a 500Hz, 10Hz a 1KHz, 10Hz a 10KHz

Velocidad:              10Hz a 1KHz

Desplazamiento:   10Hz a 500Hz

Precisión

±5%

Resolución de la frecuencia

0.25Hz

Capacidad de Memoria

25 conjuntos de datos y 25 gráficas de espectro

Temperatura Operación

0℃ a 40℃

Rango de Velocidad Rotacional

30 a 60000 rpm correspondiendo con 0.5 - 1000Hz

Rango de Medición de Distancia

0.15 a 1m

Tipo de pantalla

TFT Color RGB de 320 × 200 pixeles

Interface con PC

Software (opcional)

Puerto de comunicación

Puerto USB mini

Dimensiones

212 × 80 × 35 mm

Impresora

Impresora térmica integrada

Peso

320g

Batería

Recargable de Litio,1800mAh





Configuración estándar y accesorios opcionales:

El GL-GV300 estándar incluye estos componentes

Artículo

Cantidad/Código



Unidad principal

1



Adaptador de corriente CA/CD

(entrada 110VCA, salida 9VCD/1000mA)

1



Sensor Piezoeléctrico

1



Base Magnética con 2 tornillos

1



Manual del Usuario

1



Estuche

1

Accesorios Opcionales

(se venden por separado)

1

Transductor de velocidad Rotacional (Lacer)

GL-LS01

2

Punta en forma de aguja

GL-TZ01

4

Sonda Estándar de Repuesto

GL-YV01



5

Base Magnética de Repuesto

GL-CZ01
