Equipo de inspección que le permitirá comparar la profundidad del perfil de anclaje generado en campo o en el taller por efecto de la limpieza de una superficie metálica por medio de abrasivo "GRIT" blast (granalla angular) contra un disco de referencia con 5 segmentos - cada uno con diferente perfil de anclaje - auxiliado con un lente de aumento iluminado.

Características principales: Se conforma a la norma ASTM D4417 método A. El disco de referencia esta fabricado en niquel es una copia electro formada de un disco maestro con una exactitud dentro de 50 micro pulgadas. Los cinco (5) segmentos de referencia vienen marcados con la profundidad nominal del perfil de anclaje en cada una de las zonas en milésimas de pulgadas y/o en micras. Para una mejor apreciación de las diferencias entre los diferentes perfiles se coloca el lente de aumento con el disco comparador sobre la superficie y se inspecciona con un lente con magnificación de 5X con iluminación propia.

 Aplicaciones: Verificación en campo del perfil de anclaje en superficies de acero preparadas con abrasivos impulsados a presión de aire o por otros medios mecánicos.

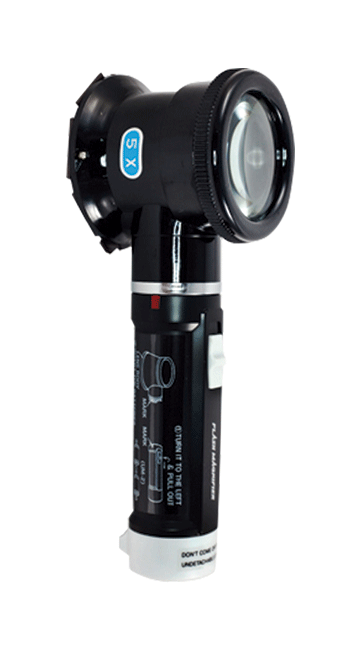

Contenido de la Caja: (1) Manual de operación, (1) Disco con 5 superficies preparadas con perfil de anclaje para granalla angular (GRIT) con (1) funda de vinil para conservar el disco. (1) Magnificador con lente con aumento de 5X iluminado y superficie magnética para sujetar el disco de comparación (no incluye baterías).

Rango: 1.5, 2.0, 3.0 y 4.5 y 5.5 mils (nominal)

Precisión: El valor del perfil de anclaje se obtiene comparando la superficie de trabajo contra la superficie de referencia, ocasionalmente algunas superficies pueden tener acabados cuyos valores de perfil de anclaje pueden estar intermedios entre dos superficies de referencia. Los resultados de esta prueba dependen de la agudeza visual, experiencia y criterio del inspector. El equipo no arroja ningún valor numérico.

Unidades de medición: Milésimas de pulgada (mils)
