Anillo espaciador Gap-A-Let de 1 1/2" NPS
GG-GL1.5

Ficha Tecnica

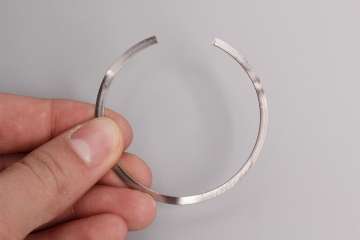

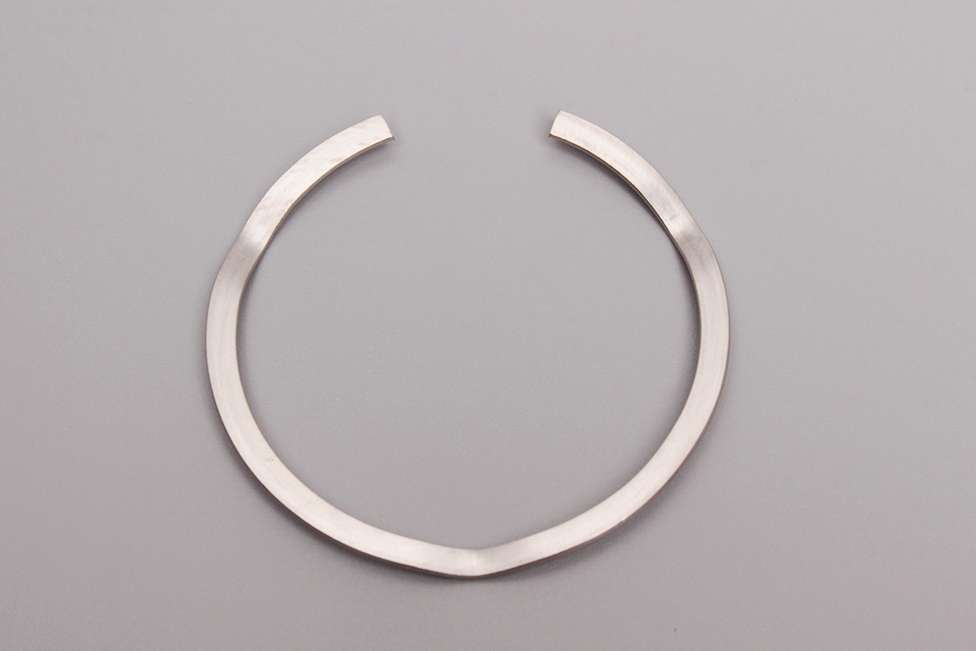

Los anillos GAP-A-LET son un resultado de una excelente ingeniería que han sido diseñados para ofrecerle una separación de 1/16" entre tuberías que serán soldadas conforme a las normas ANSI 31.1 Sección III, ASME & códigos militares.

Características principales: Los anillos son construidos en un tipo de acero inoxidable certificado y son resistentes a la corrosión proveniente de productos químicos, materiales radioactivos y agua.

La tensión tipo resorte del GAP-A-LET le permite conformarse de manera muy justa en todos los tamaños de tubería estándar (fittings) desde 1/2" hasta 4". Una vez que se colocan en posición, los anillos se convierten en un componente permanente de la unión. No vibrará ni cascabeleará a pesar de la vibración o presión extrema.

Asegura la correcta colocación de uniones de tubería para soldaduras a tope. Seleccione un anillo de la medida correspondiente al diámetro de tubería a soldar. Útiles en las uniones de tubería para aplicaciones de energía nuclear convencional, tubería hidráulica industrial, tubería de frenos de aire para ferrocarril, plantas petroquímicas, plantas de fertilizantes, construcción naval, etc.



Especificaciones

Dimensiones y peso:

Diámetro exterior 2.020", pared radial 0.105", Espesor 0.030"

Contenido de la caja:

½ a 2” - Paquete con 20 anillos

>2” - Paquete con 10 anillos

Certificado:

Certificado de fabricación del acero con composición química y número de lote.

Rango:

1/2" hasta 3” NPS

Unidades de medición:

Pulgadas (inch, ")



Caracteristicas y modelos:

Modelos disponibles

Compatible con Tubería

Ajuste (Pulgadas)

Diámetro Externo +/- 0.010”

Espesor de pared radial +/- 0.005”

Espesor del anillo

+/- 0.004”

GG-GL0.5

GG-GL0.75

GG-GL1.0

GG-GL1.25

GG-GL1.5

GG-GL2.0

1/2" NPS


3/4" NPS


1" NPS


1 1/4" NPS


1 1/2" NPS


2" NPS

0.855


1.065


1.330


1.675


1.915


2.406

0.880


1.110


1.385


1.780


2.020


2.580

0.070


0.070


0.105


0.105


0.105


0.105

0.025


0.025


0.030


0.030


0.030


0.030

GG-GL2.5

GG-GL3

2 1/2" NPS


3" NPS

2.905


3.500

2.910

3.530

0.205

0.210

0.091

0.091
