| Números de Catálogo: | GL-GH100D |
| Descripción General: | Medidores de Dureza - Durómetros - La serie GH100 incluye el Modelo GH100D, GH100C, GH100DL y GH100D + 15, que reúne varias condiciones de medición, para obtener información detallada, consulte los archivos apéndice. |

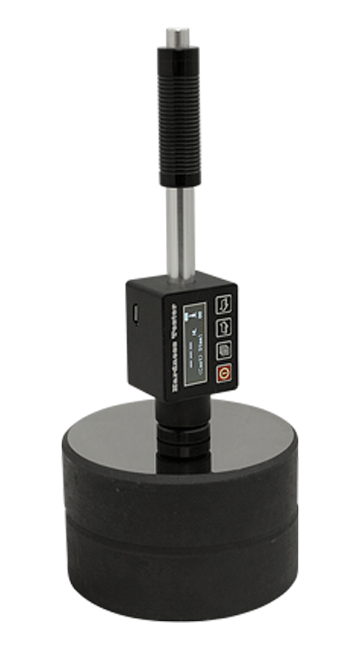

La serie Modelo GH100 medidor de dureza portátil puede medir directamente los diferentes tipos de valores en dureza incluyendo (HRC, HRB, HRA), Leeb (HL), Brinell (HB), Vickers (HV) y Shaw (HS). de acuerdo con las normas internacionales, también puede cumplir con el "Medidor de dureza Leeb técnico en condiciones ZBN7l 010-90" y el "Metal en el método de prueba de dureza GB / T 17394-1998" normas de dureza Leeb JB/ T9378-2001 que son emitidos por el Ministerio de Maquinaria Industrial, Nacional de Calidad y Supervisión Técnica.
Con un diseño de bajo consumo y alto rendimiento de las baterías Li que puede lograr ultra-larga espera el trabajo a tiempo tiene más compacto y diseño flexible aumenta la flexibilidad del usuario.
| CARACTERÍSTICAS |
| Caja de metal. Pantalla OLED para un mejor uso en cualquier entorno |
| Con micro puerto de comunicación USB. |
| La memoria de gran capacidad puede almacenar 48 ~ 350 grupos (tiempos promedio impacto 32 ~ 1) de información incluyendo el valor individual medido, valor medio, la fecha de la prueba, la dirección del impacto, los tiempos de impacto, materiales y la escala de dureza, etc. |
| Conversión a fuerza de tensión (U.T.S). |
| Función de calibración del software |
| Batería Li de alto rendimiento con circuito de carga que proporciona tiempo de trabajo extra-largo y tiempo de autoapagado. Señala la capacidad restante y acutal de la batería. |
| El PC software esta equipado para satisfacer las demandas más altas en garantía de calidad, actividades y manejo. |
|
No
|
Tipo de Durómetro | Valor de Dureza en el Block Leeb Standard | Error en valor mostrado | Repetitividad de valor mostrado |
|
1
|
D | 760±30HLD 530±40HLD |
±6 HLD ±10 HLD |
6 HLD 10 HLD |
|
2
|
DL | 878±30HLDL 736±40HLDL |
±12 HLDL | 12 HLDL |
|
ESPECIFICACIONES TÉCNICAS
|
| Rango de medición: 170 ~ 960 HLD. Información detallada en los archivos Apéndice. | |
| Dirección de medición: 360 °; | |
| Escala de Dureza: NS, HRC, HRB, HRA, HV, HB, HS; | |
| Pantalla: LCD de matriz de puntos de 128 × 32 puntos; | |
| Almacenamiento de datos: máximo 350 grupos, relativos al impacto 32 veces ~ 1 | |
| Alimentación en fuente de carga: 5VDC, 220VAC | |
| Batería: 3.7V, Li (120mah) | |
| Temperatura de uso: 0 ~ 40 ℃; | |
| Temperatura de almacenamiento: -25 ~ 70 ℃; | |
| Puerto de comunicación: Mini USB |
| MODELO | GH100D / C/ DL/ D+15 |
| Escala de Dureza | HL, HRC, HRB, HRA, HV, HB, HS |
| Rango de Medición | Ver los archivos Apéndice |
| Reloj | Datos y tiempo real |
| Autoapagado | 5 minutos despues de no operar. |
| Interfaz de datos | USB |
| Energía | Batería recargable Li 3.7V |
| Memoria | 48 ~ 350 grupo (tiempos de impacto: 32 ~ 1) |
| Datos den Pantalla | Revisión de datos por orden o selección |
| Pantalla | Pantalla brillante 128 x 32 OLED |
| Tiempo de trabajo continuo | 12 horas aproximadamente |
| Tiempo de carga | 1.5 ~ 2 horas |
| Dimensiones totales | 146 × 30 × 25 mm |
| Peso | 110g |
| No. | Artículo | Cantidad | |
|
Entrega Estándar
|
1 | Unidad Principal | 20.0 ~ 68.4 |
| 2 | Anillo pequeño de soporte | 20.4 ~ 67.1 | |
| 3 | Cepillo de limpieza | 19.6 ~ 62.4 | |
| 4 | Bloque de prueba de alta valor | ||
| 5 | Cargador | ||
| 6 | Cable de comunicación | ||
|
Accesorios
Opcionales |
7 | Software | |
| 8 | Otro tipo de anillos para soporte | ||
| 9 | Bloque de prueba para valor HLD alto, medio y bajo |
|
Material
|
Escalas para prueba de dureza | Dispositivo de impacto | ||||
| D | D+15 | C | DL | |||
|
Acero y fundicion de acero
|
Rockwell
|
HRC | 20.0～68.4 | 19.3～67.9 | 20.0～69.5 | 20.6～68.2 |
| HRB | 38.4～99.8 | 37.0～99.9 | ||||
| HRA | ||||||
| Brinell | HB | 81～654 | 80～638 | 80～683 | 81～646 | |
| Vickers | HV | 81～955 | 80～937 | 80～996 | 80～950 | |
| Shore | HS | 32.5～99.5 | 33.3～99.3 | 31.8～102.1 | 30.6～96.8 | |
|
Acero para herramientas de trabajo en frío
|
Rockwell | HRC | 20.4～67.1 | 19.8～68.2 | 20.7～68.2 | |
| Vickers | HV | 80～898 | 80～935 | 100～941 | ||
|
Acero inoxidable
|
Rockwell | HRB | 46.5～101.7 | |||
| Brinell | HB | 85～655 | ||||
| Vickers | HV | 85～802 | ||||
|
Fundición gris
|
Rockwell | HRC | ||||
| Brinell | HB | 93～334 | ||||
| Vickers | HV | |||||
|
Fundición de hierro nodular
|
Rockwell | HRC | ||||
| Brinell | HB | 131～387 | ||||
| Vickers | HV | |||||
|
Aleaciones de aluminio fundido
|
Brinell | HB | 19～164 | 23～210 | ||
| Rockwell | HRB | 23.8～84.6 | 22.7～85.0 | |||
|
Latón (aleación cobre-zinc)
|
Brinell | HB | 40～173 | |||
| Rockwell | HRB | 13.5～95.3 | ||||
|
Bronce (aleación cobre-aluminio/cobre-estaño)
|
Brinell | HB | 60～290 | |||
|
Aleaciones de cobre forjado
|
Brinell | HB | 45～315 | |||
|
Tipos de dispositivo de impacto
|
D/DC/ DL | D+15 | C | |
| Energía de Imacto Impacto en masa del cuerpo |
11mJ 5.5g/7.2g |
11mJ 7.8g |
2.7mJ 3.0g |
|
| Prueba en dureza de punta Diametro de prueba en punta Material en prueba de punta |
1600HV 3 mm Carburo de tungsteno |
1600HV 3 mm Carburo de tungsteno |
1600HV 3 mm Carburo de tungsteno |
|
| Diámetro de impacto en dispositivo Longitud de impacto en dispositivo Masa de impacto en dispositivo |
20mm 86(147)/ 75mm 50g |
20mm 162mm 80g |
20mm 141mm 75g |
|
| Muestra de dureza máxima | 940HV/950HV | 940HV | 1000HV | |
| Rugosidad media de la muestra de superficie Ra: | 1.6μm | 1.6μm | 0.4μm | |
| Peso minimo de la muestra: Medición directa Necesita ayuda con firmeza Necesitas acoplando herméticamente |
>5kg 2～5kg 0.05～2kg |
>5kg 2～5kg 0.05～2kg |
>1.5kg 0.5～1.5kg 0.02～0.5kg |
|
| Espesor minimo de la muestra Acoplado hermético Mínimo espesor de la capa para endurecer la superficie |
5mm ≥0.8mm |
5mm ≥0.8mm |
1mm ≥0.2mm |
|
|
Tamaño de indentación en punta
|
||||
|
Dureza
300HV |
Diámetro de indentación
|
0.54mm | 0.54mm | 0.38mm |
|
Profundidad de la indentación
|
24μm | 24μm | 12μm | |
|
Dureza
600HV |
Diámetro de indentación
|
0.54mm | 0.54mm | 0.32mm |
|
Profundidad de la indentación
|
17μm | 17μm | 8μm | |
|
Dureza
800HV |
Diámetro de indentación
|
0.35mm | 0.35mm | 0.35mm |
|
Profundidad de la indentación
|
10μm | 10μm | 7μm | |
|
Aplicación general
|
Tipo D:
Prueba General. |
Tipo DL: Prueba de ranura esbelta estrecha o agujero. |
Tipo D+15: Prueba de ranura o reentrada de superficie . |
Tipo D: Prueba pequeña, ligera, piezas finas y superficie de capa endurecida . |
| No. de Cat. | DESCRIPCIÓN |
| GL-GH100D | Durómetro portátil |
