Kit de Inspección Postitector 6000 FT1
DF-KITFT1

Manual





KIT DE INSPECCIÓN POSITECTOR





El juego de herramientas que habilita al inspector de recubrimientos de las herramientas mas efectivas para la inspeccion de recubrimientos en campo: Una consola PosiTector Estándar, una sonda PosiTector 6000 modelo "F" para la función de medidor de espesor de película seca sobre sustrato ferroso (sin cable), una sonda PosiTector DPM para la funcion de medicion de punto de rocio y condiciones ambientales y finalmente una sonda PosiTector SPG medidor de perfil de anclaje. Este paquete de equipos le permitirá al usuario medir los parámetros criticos antes durante y después del las aplicaciones de recubrimientos no-magnéticos aplicados en sustratos de Acero, fierro gris, etc.



Características Principales:



Almacena 250 lecturas en 1 carpeta. Transferencia de datos via USB a una computadora o lap top Genere reportes facilmente de sus datos medidos en segundos. Exporte sus datos a la suite de datos PosiSoft Desktop o sincronicelos en la nube usando PosiSoft.net donde obtendrá opciones de reporteo y almacenanmiento adicionales. Seleccione entre una variedad de sondas para diferentes aplicaciones

Aplicaciones: Podrá medir todo tipo de recubrimientos mno magnéticos aplicados en superficies ferrosas en el área de manufactura, menteniemiento, restauración, e inspeccion de calidad de las operaciones de acabados y en el laboratorio de pintura. Equipo se conforme con las normas internacionales ISO 2178/2360/2808, ISO 19840, ASTM B499/D1186/ D1400/D7091/E376/G12, BS3900-C5, SSPC-PA2 y otras.

Dimensiones y peso: 159 x 61 x 31 mm, Peso: 150 gramos.

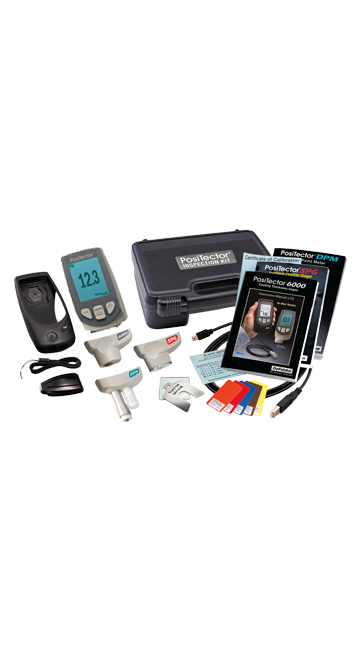

Contenido de la Caja: Una consola PosiTector Estándar, una sonda PosiTector 6000 modelo "F" medidor de espesor de película seca sobre sustrato ferroso (sin cable), una sonda PosiTector DPM para la funcion de medicion de punto de rocio y condiciones ambientales, una sonda PosiTector SPG medidor de perfil de anclaje. Accesorios incluidos: juego de 5 lainas de verificacion de precision, laina de verificacion a cero y 3 mils para perfil de anclaje, clip para cinturón, correa para la mano, 3 pilas "AAA" instaladas, 3 manuales de operación, maletín de plástico, una mica protectora de pantalla, 3 Certificados de calibracion (uno por cada sonda) trazable al NIST emitido por el fabricante.



Rango/Precisión:



Medidor de Espesor: Sist. Métrico decimal: 0 - 1500 micras +/- (1 um + 1%) en el rango de 0 - 50 um, +/- (2 um + 1%) para rango > 50 um

Medidor Perfil de Anclaje: Sist. Métrico 0 - 500 μm ±(5 μm + 5%), Sist. Imperial 0 - 20 mils ±(0.2 mils + 5%), punta de la sonda angulo de 60 ÌŠy rádio de 50 μm (2 mils)

Medidor de Punto de Rocío: Temperatura superficial (Ts) de –40 ÌŠ a 80 ÌŠC, ±(0.5 °C); y de 80 ÌŠ a 190 ÌŠC, ± 1.5 ÌŠ C. Temperatura del Aire (Ta) –40 ÌŠ a 80 ÌŠC, ±(0.5 °C); Humedad Relativa (RH) 0 a 100%, ±(0.3 %)

Condiciones de Operación: Temperatura 0 to 50°C

Unidades de medición: Micras (μm) Milésimas de Pulgada (mils), °C , °F,



Números de Catálogo:

DF-KIT





1) Seleccione el procesador de su PosiTector, solo una pieza, opciones:





  • PosiTector Estándar (Standard)
  • PosiTector Avanzado (Advanced)





2) Seleccione una de las sondas certificadas para medir espesor de película seca:





  • Sondas (F) sustrato Ferrosos 0-60 mil
  • (regular integrada / cable / 0° / 90°)
  • Sondas (N) sustrato No-ferrosos 0-45 mil
  • (regular integrada / cable / 0° / 90°)
  • Sondas (FN) sustrato Ferroso / No-ferroso
  • (regular integrada / cable / 0° / 90°)
  • Sondas micro (F) 0-45mil y (N) 0-25mil, 5mm diámetro
  • (0-25mil / 0-45mil / 0° / 45° / 90°)
  • Sondas 0-250 mils (FT integrada / cable) (FNT c / cable) y
  • 500 mils (NK/FK c/cable)





Contenido estándar de los Kits:





  • Unidad procesadora (body) Estándar o Avanzado 1, pieza (a elegir)
  • Sonda para medir Espesor de Recubrimiento en película seca (1 pieza a elegir)
  • Laminillas de Plástico de Precisión (no certificadas, 1 juego de 5 lainas)
  • Sonda para medir Punto de Rocío (DF-DPMS, 1 pza.)
  • Sonda para medir Perfil de Anclaje (DF-SPG, 1 pza.)
  • Placas de calibración para perfil de anclaje: 1 pza. Placa de vidrio (zero plate) y 1 pza. placa metálica
  • Funda protectora de hule (1pza.), Clip para cinturón (1pza.) y correa de mano (1pza.)
  • Pilas Alcalinas tipo “AAA de 1.5V” (3 piezas.)
  • Instructivos (3 piezas, Positector 6000, PosiTector DPM, Positector SPG)
  • Maletín de Plástico Rígido, plástico protector de pantalla
  • Certificados de Calibración Trazables ante el NIST (3 piezas Positector 6000, PosiTector DPM, Positector SPG)
  • Cable USB y garantía de 2 años (para cada una de las sondas y el procesador)



PAQUETES ARMADOS DISPONIBLES



Numero de Catálogo

Sonda PosiTector 6000

para película seca

Sonda PosiTector Perfil de Anclaje

Sonda PosiTector Punto de Rocío

Procesador PosiTector (Body)

DF-KITF1

DF-FS

(ferroso integrado)

Sonda para

perfil de anclaje DF-SPGS

Sonda para Medición de

Punto de Rocío DF-DPMS



Estándar

DF-KITFS1

DF-FS

(ferroso con cable)

DF-KITFN1

DF-FNP

(ferroso/no-ferroso integrado)

DF-KITFNS1

DF-FNS

(ferroso/no-ferroso con cable)

DF-KITF3

DF-FP

(ferroso integrado)

Sonda para perfil de anclaje DF-SPGS

Sonda para Medición de Punto de Rocío DF-DPMS



Avanzado

DF-KITFS3

DF-FS

(ferroso con cable)

DF-KITFN3

DF-FNP

(ferroso/no-ferroso integrado)

DF-KITFNS3

DF-FNS

(ferroso/no-ferroso con cable)









MODELOS



No. de Cat.

DESCRIPCIÓN

DF-KITF1

DF-FS (solo ferrosos)

DF-KITFS1

DF-FS (solo ferrosos, con cable)

DF-KITFN1

DF-FNP (ferrosos/no ferrosos)

DF-KITFNS1

DF-FNS (ferrosos/no ferrosos, con cable)

DF-KITF3

DF-FP (solo ferrosos)

DF-KITFS3

DF-FS (solo ferrosos, con cable)

DF-KITFN3

DF-FNP (ferrosos/no ferrosos)

DF-KITFNS3

DF-FNS (ferrosos/no ferrosos, con cable)
