Gaussímetro medidor de campos magnéticos de 3 ejes
SP-4190

Manual

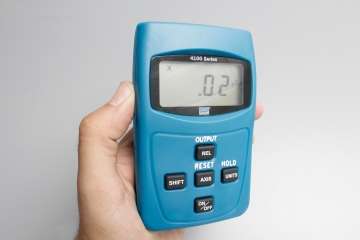

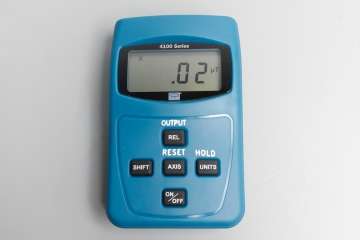

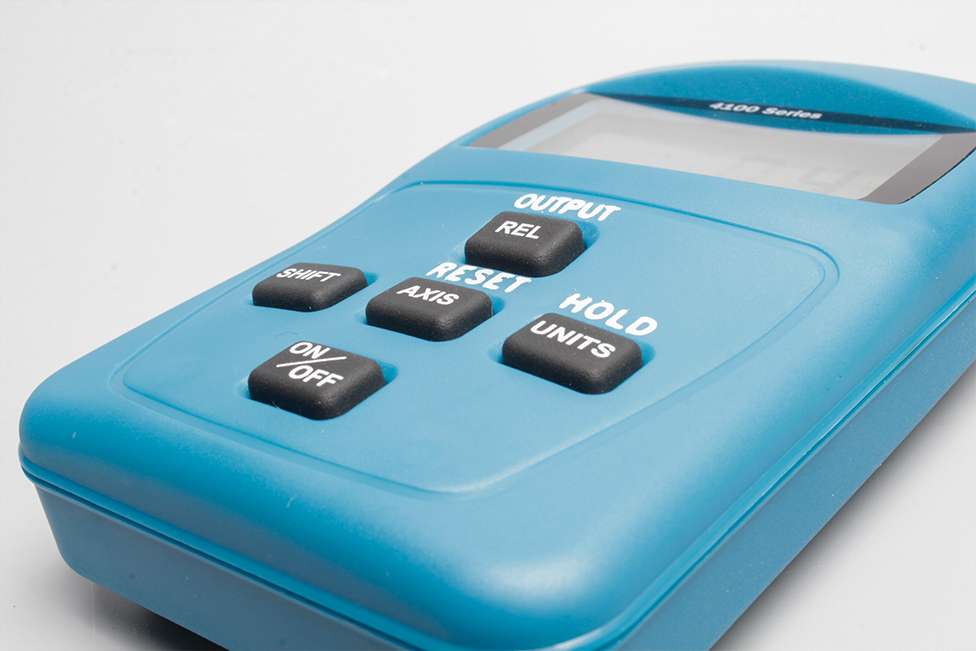

Gaussímetro portátil de 3 ejes con sensor de efecto hall integrado modelo SP-4190.


A – Salida Análoga- Esta característica del 4190 provee una salida separada para ver ondas análogas en un osciloscopio, analizador espectral o equipos de prueba similares. Esto es útil para determinar contenido armónico y otras propiedades de onda. La escala de salida es 1V FS (200mG o 2000mG).


D – Salida DC- Esta característica del 4190 provee un nivel de voltaje proporcional al nivel del campo magnético mostrado en pantalla. Es útil para manejar registradoras de tablas, bitácoras de registros y otros equipos de adquisición de datos. 10mV/mG; 2V FS (200mG o 2000mG). (Esta se activa por el usuario siguiendo una secuencia de botones).


X – Modalidad de un solo eje conmutable- Esta característica de 4190 le permite al usuario mostrar los componentes de vector del campo magnético. Esta opción debe especificarse en aplicaciones para las que se requiera saber la dirección y el nivel del campo magnético. (Esta se activa por el usuario siguiendo una secuencia de botones).


F20 – Ancho de banda extendido- Esta característica extiende la respuesta de frecuencia de -3dB del instrumento que va de 20 a 2000Hz y se incluye en todos los medidores ELF 4190. Esto es útil si se requieren mediciones para fuentes de contenido altamente armónico. La frecuencia de calibración estándar de 55Hz cubre tanto 50Hz como 60Hz con una variación del 0.2%.

Modelos:

Unidades de medición: mGauss,  Tesla

Rango de medición

0.1 a 1999mG
0.01 a 199.9µT

Precisión básica (>.4mG, 40- 80Hz)

±(1%+1dígito) típicamente

Resolución Mínima

0.1mG/ 0.01T

Respuesta de frecuencia ±5%

30 a 2kHz

Resolución Mínima

0.1mG/ 0.01T

Unidades de Medición

Gauss, Tesla

Tasa de actualización (pantalla)

1000 mseg en un eje,

1200 mseg en modalidad de 3 ejes

Tasa de muestreo (salida análoga)

8K muestra/segundo

Pantalla

LCD de 3 ½ dígitos

Puerto de Comunicación

USB

Duración de las baterías (típicamente)

30 horas

Tipo de baterías

4 baterías AAA alcalinas

Temperatura de operación

-10°C a 50°C

Dimensión:

120x76x37mm

Peso (con baterías instaladas)

177g
