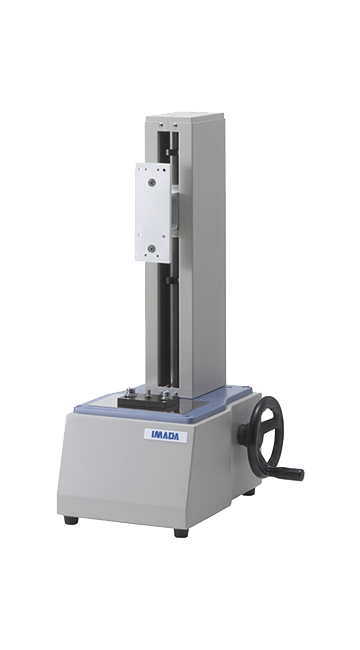

Base Manual Vertical Manivela
IM-HV750

Manual



El Banco de prueba vertical de poste estándar y desplazamiento por manivela IM-HV110 tienen un diseño compacto.  Su manivela puede generar un movimiento de precisión y es ideal para la medición que demanda consistencia en la velocidad y un máximo control de un dinamómetro (el dinamómetro se vende por separado). El diseño de la estructura y el piñón delo mecanismo permite al soporte mantener su posición incluso si el operador suelta la manivela.

Características principales: Sencillo de usar, cada vuelta de la manivela es un desplazamiento de aproximadamente 2 mm. Puede acomodar fácilmente los dinamómetro de la marca imada . Con el adaptador IM-AP02 (se vende por separado) puede acomodar dinamómetros de otras marcas diferentes a IMADA. La placa de extensión IM-AP05 añade 5 pulgadas más a la amplitud del espacio para prueba.

Aplicaciones: Pruebas mecánicas destructivas, no destructivas. Pruebas de tensión, compresión, rasgado, resortes, desprendimiento, resistencia a la perforación, pruebas de fatiga, elongación, etc.

Dimensiones y peso: 744 x 250 x 310 mm

Contenido de la caja: Banco de prueba, manivela, instructivo

Rango: Fuerza máxima aplicada 750 lbf (340 kgf), Amplitud del área de prueba 9" (229mm)

Condiciones de operación: Las mismas que el dinamómetro

Unidades de medición: No es un instrumento de medición



OTROS MODELOS DISPONIBLES

No. de Catálogo Recorrido del carro  Apertura para prueba  Viaje por cada rotacion de manievela
IM-HV110 11.3"  9" 2 mm
IM-HV110S 11.3" 9"  2 mm
IM-HV110L 11.3" 16.5"  2 mm
IM-HV110LS 11.3" 16.5"  2 mm
IM-HV300 16.9  16.9"  2 mm
IM-HV500 16.9 16.9"   2 mm
IM-HV750 16.9 16.9"   0.6 mm
