Medidor de espesor de película húmeda
TW-WFG80

Manual

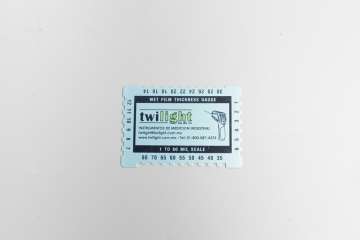

Medidor de espesor de película húmeda

Para medir el espesor de película húmeda de pinturas, esmaltes, lacas, adhesivos y muchos otros recubrimientos húmedos que se rocían, se sumergen o se cepillan sobre una superficie lisa

Cumple con la norma ASTM D 4414 "Práctica estándar para la medición de espesor de película húmeda de revestimientos orgánicos por medio de calibradores entallados" El estándar utilizado es rastreable a NIST- Todo aluminio - Tamaño: 2-1 / 4 "x 3-1 / 4" x .034 "

Características:

Precisión ± 0.2 Mils Promedio (Rango 1-80 Mils)

Su indicador sería pantalla o digitalmente impreso en blanco cepillado de aluminio. La muestra que se muestra aquí es sólo una idea, puede diseñar su propia utilizando todas las áreas excluyendo el área con números.

Cumple con ANSI / NCSL Z540-1 o Mil Std 45662A según corresponda cuando se solicita con certificación.

Rango

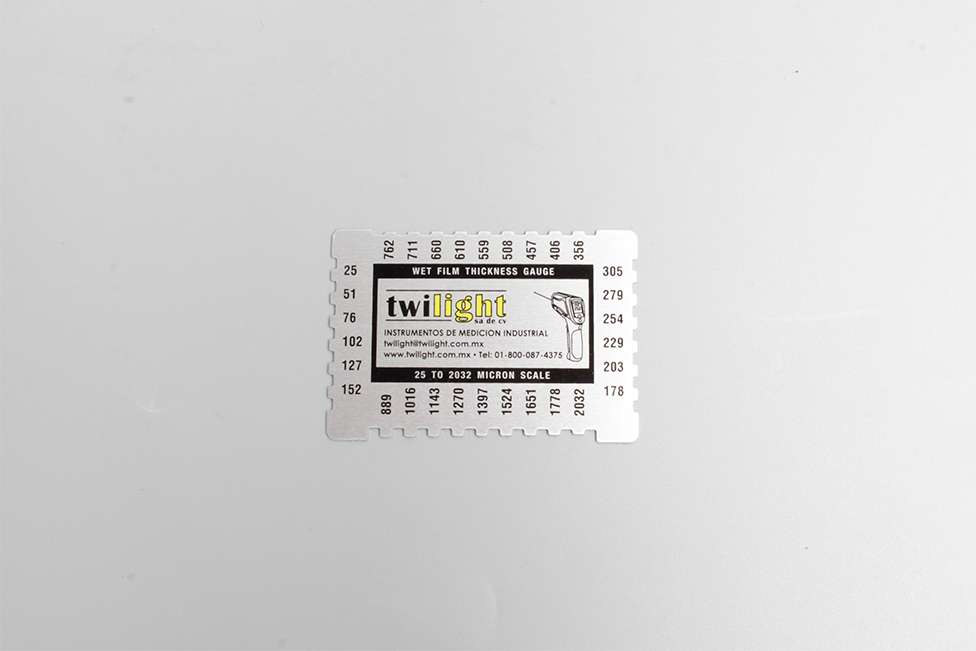

Escala de 25-2000 micrones

Campo de medida en micras

25, 51, 76, 102, 127, 152, 178, 229, 254, 279, 305, 356, 406, 457, 508, 559, 610, 660, 711, 762, 889, 1016, 1143, 1270, 1397, 1524, 1651 , 1778, 2032

Escala 1-80 Mil

Gama de valores en Mils

1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 35, 40 , 4



Instrucciones de uso

  1. Colocar el calibre sobre película húmeda en ángulo de 90 °
  2. Presione en la película
  3. Retirar y notar el diente más profundo con pintura en él y el siguiente diente superior que no esté recubierto
  4. El espesor de la película húmeda se encuentra entre estas dos lecturas
  5. Limpiar el manómetro en cualquier disolvente adecuado inmediatamente después del uso

El dibujo indica que el diente marcado con 3 mils está cubierto con la pintura húmeda y el diente marcado con 4 mils no está cubierto. Esto indica que el espesor de la película húmeda verdadera del material está entre 3 y 4 mils de espesor.



Drawing
