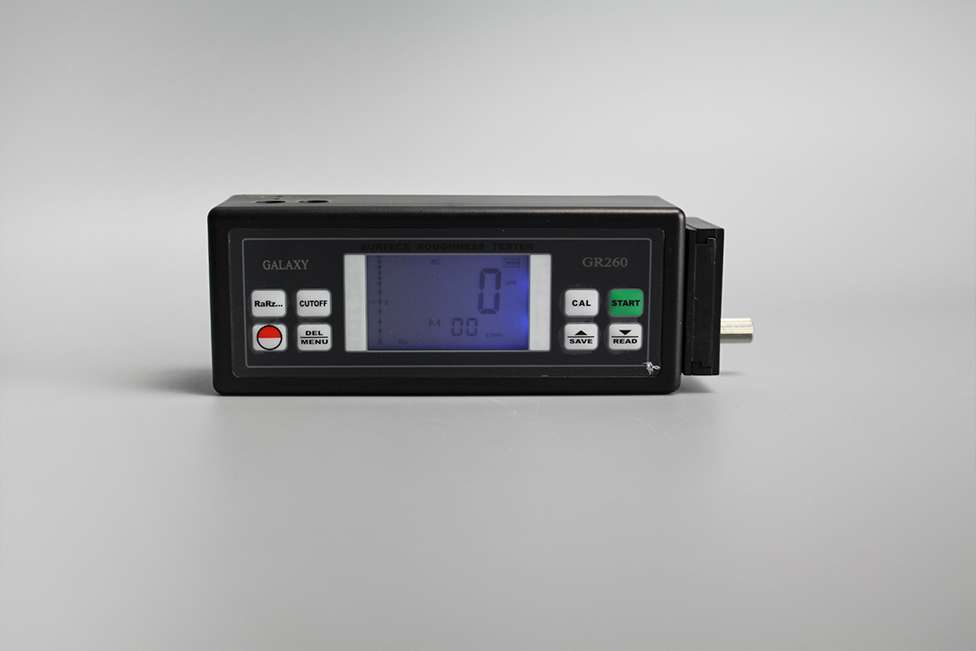

Rugosímetro Digital GL-GR260
GL-GR260

Ficha Tecnica Manual



El rugosímetro portátil modelo GL-GR260 es un equipo apropiado para uso directamente en la línea de producción y puede utilizarse para medir la rugosidad superficial de una variedad de piezas maquinadas, calcula distintos parámetros de rugosidad conforme a las configuraciones de medición seleccionadas.

Es ampliamente utilizado en el sitio de producción para medir la rugosidad superficial de una variedad de piezas procesadas por maquinado que no pueden ser transportadas o introducidas en el laboratorio de metrología. Se apega a los requerimientos de medición de los estándares internacionales GB T6062, ISO 4287, DIN 4768, JIS B y ANSI 146.1.

El equipo incluye un desarmador para ajuste, accesorio para nivelación, protector del sensor, estuche de transporte, bloque de verificación y manual de operación. Certificado de calibración emitido por nuestro laboratorio de calibración acreditado bajo la norma ISO/IEC17025 disponible bajo pedido. Consulta nuestro equipo de ventas

Parámetros de rugosidad:

Ra: Rugosidad media aritmética

Cuando sea necesario el control de la rugosidad en forma continua en las líneas de producción, debido
a la facilidad de obtención del resultado.
Es el parámetro más utilizado en todo el mundo.


Rz: Rugosidad media

Por ejemplo, superficies de apoyo de deslizamiento, ajustes prensados, etc.
En superficies donde el perfil es periódico y conocido.


Rq: rugosidad Media cuadrática

Superficies donde el acabado presenta los surcos bien orientados (torneado, fresado, etc.) Superficies donde Ra presenta poca resolución

Rt: Profundidad total de la rugosidad

Considera la longitud de medición igual a la longitud de palpado del equipo. Es más rígido en la evaluación que Rmáx, pues considera toda la longitud de evaluación (carrera del
palpador) y no como el caso de Rmáx que desprecia un trecho al comienzo y al fin de la carrera de
medición.




Rango

Sistema Métrico

Sistema Inglés

Ra

0.005 a 16 μm

0.020 a 629.9 μinch

Rq

0.005 a 16 μm

0.020 a 629.9 μinch

Rz

0.020 a 160 μm

0.780 a 6299 μinch

Rt

0.020 a 160 μm

0.780 a 6299 μinch



Especificaciones:

 Precisión

≤ +/-10%

Repetitividad:

+/- 6%

Resolución:

< 10 micras: 0.001 μm

10 a 100 micras: 0.01 μm

>100 Micras: 0.1 μm

Recorridos del sensor:

 0.25 mm, 0.8 mm, 2.5 mm

Filtros digitales:

RC, PC-RC, Gauss, D-P

Dimensiones:

106 x 70 x 24 mm

Peso:

200g

Fuente de poder

Pila recargable de Ion Litio
